Anleitung zur Erstellung detaillierter Ausführungspläne basierend auf einem Revit-Modell

Einleitung: Diese Anleitung beschreibt die Erstellung detaillierter Baupläne eines Gebäudes, wobei das Modell auf ein bestimmtes Niveau (LOG und LOI) gebracht wird, das dem LOD 400 entspricht. Diese Phase wird als Lph4 bezeichnet. Danach werden Schnitte in der Geometrie des Gebäudes erstellt und die 2D-Details ergänzt.

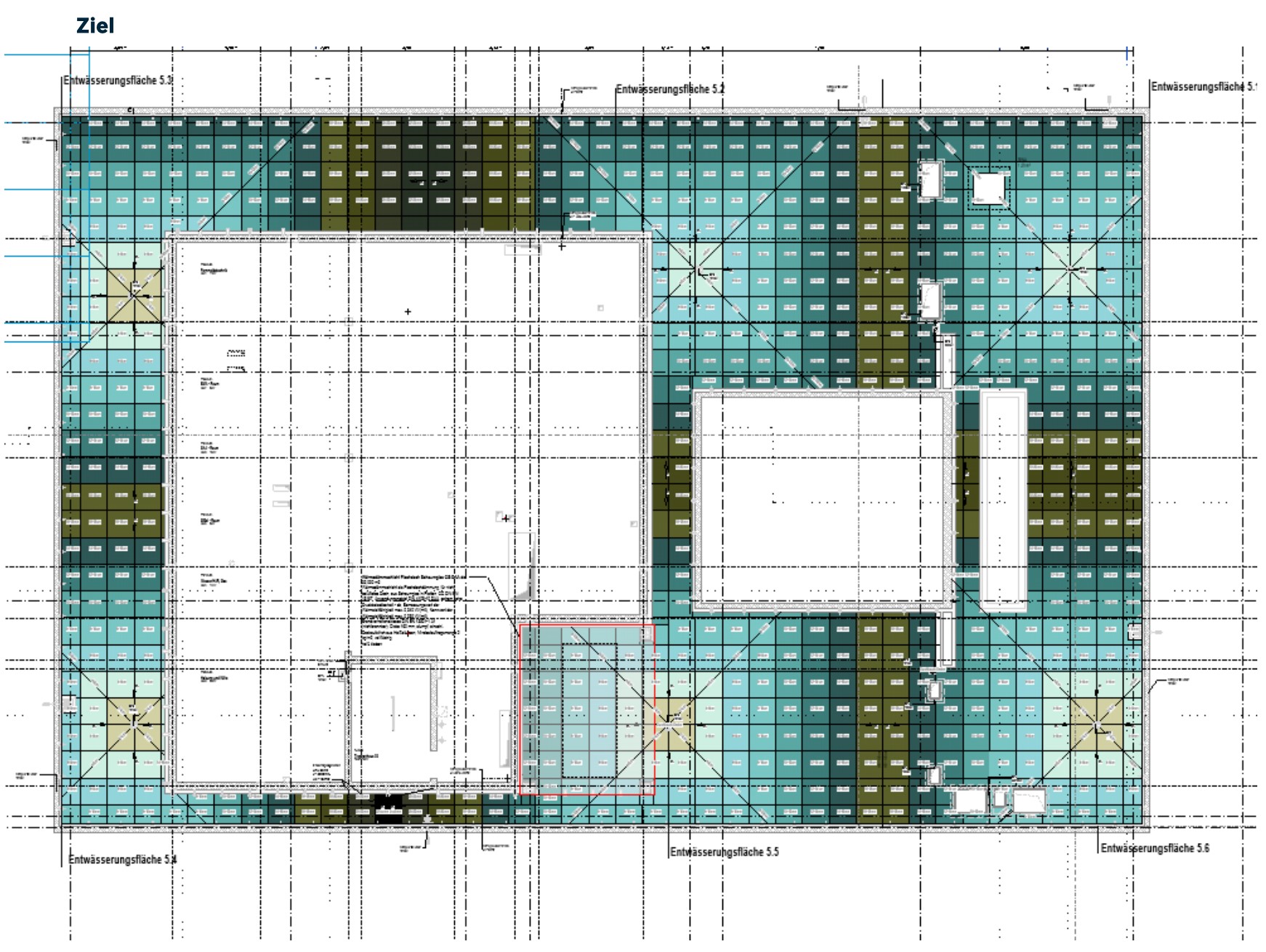

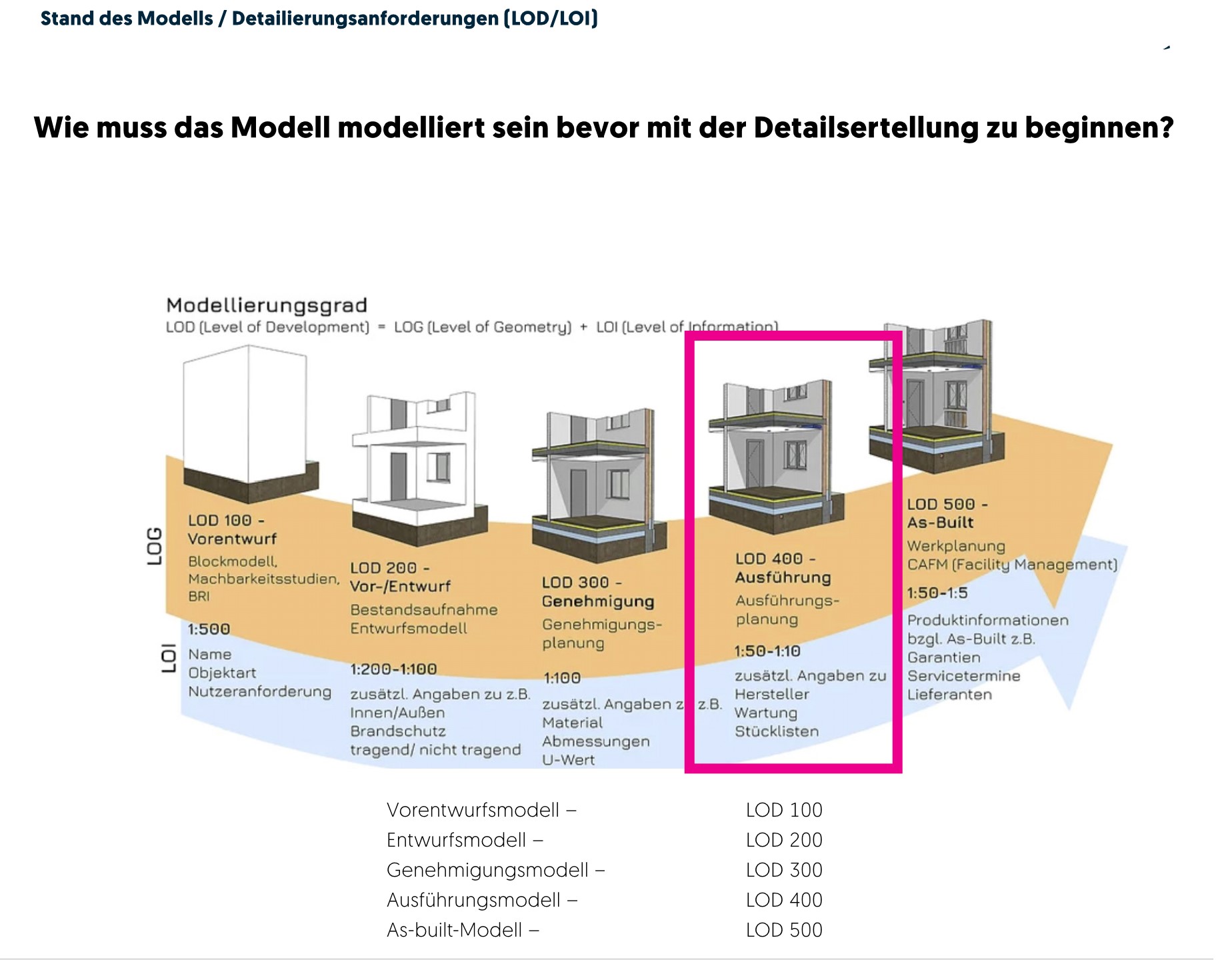

1. Modell auf LOD 400 bringen:

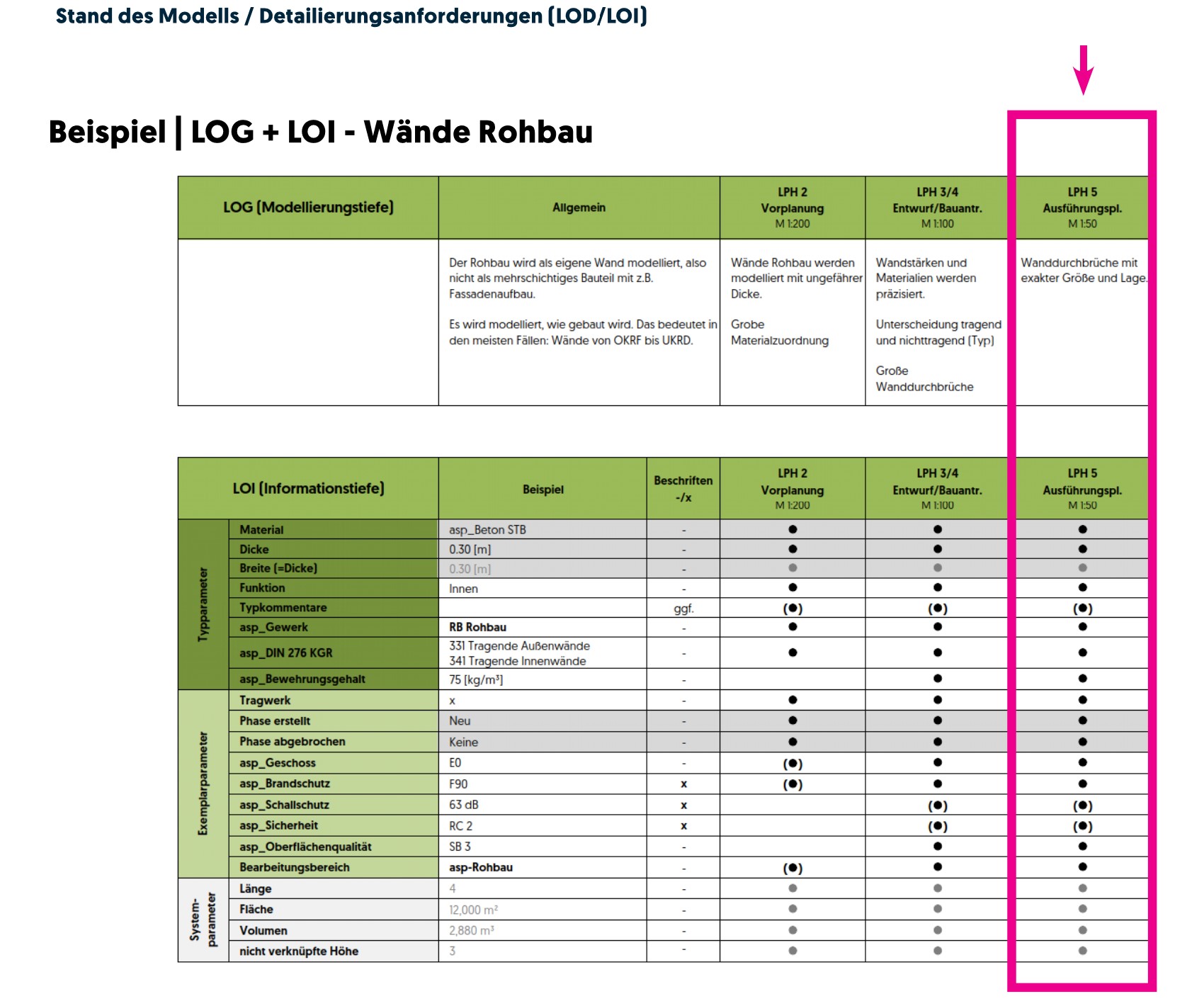

• Level of Detail (LOD): LOD 400 steht für ein hohes Detailniveau, bei dem das Modell nicht nur die geometrischen Formen, sondern auch spezifische Bauelemente und deren genaue Anordnung darstellt. Es beinhaltet alle notwendigen Details für die Bauausführung.

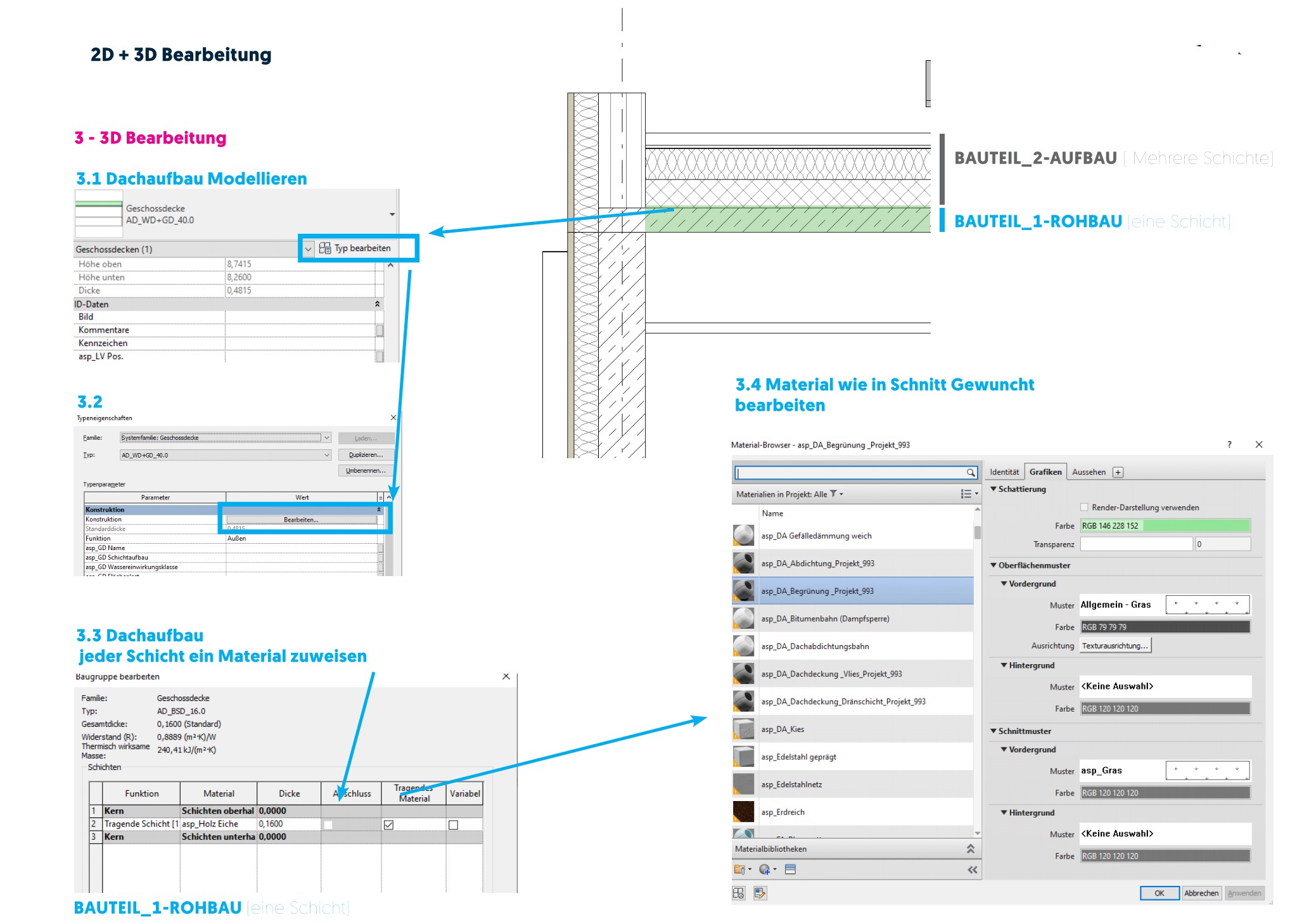

• Level of Information (LOI): LOI bezieht sich auf die Daten, die mit den Bauelementen verknüpft sind, wie z.B. Materialeigenschaften, Herstellerspezifikationen und Wartungsinformationen.

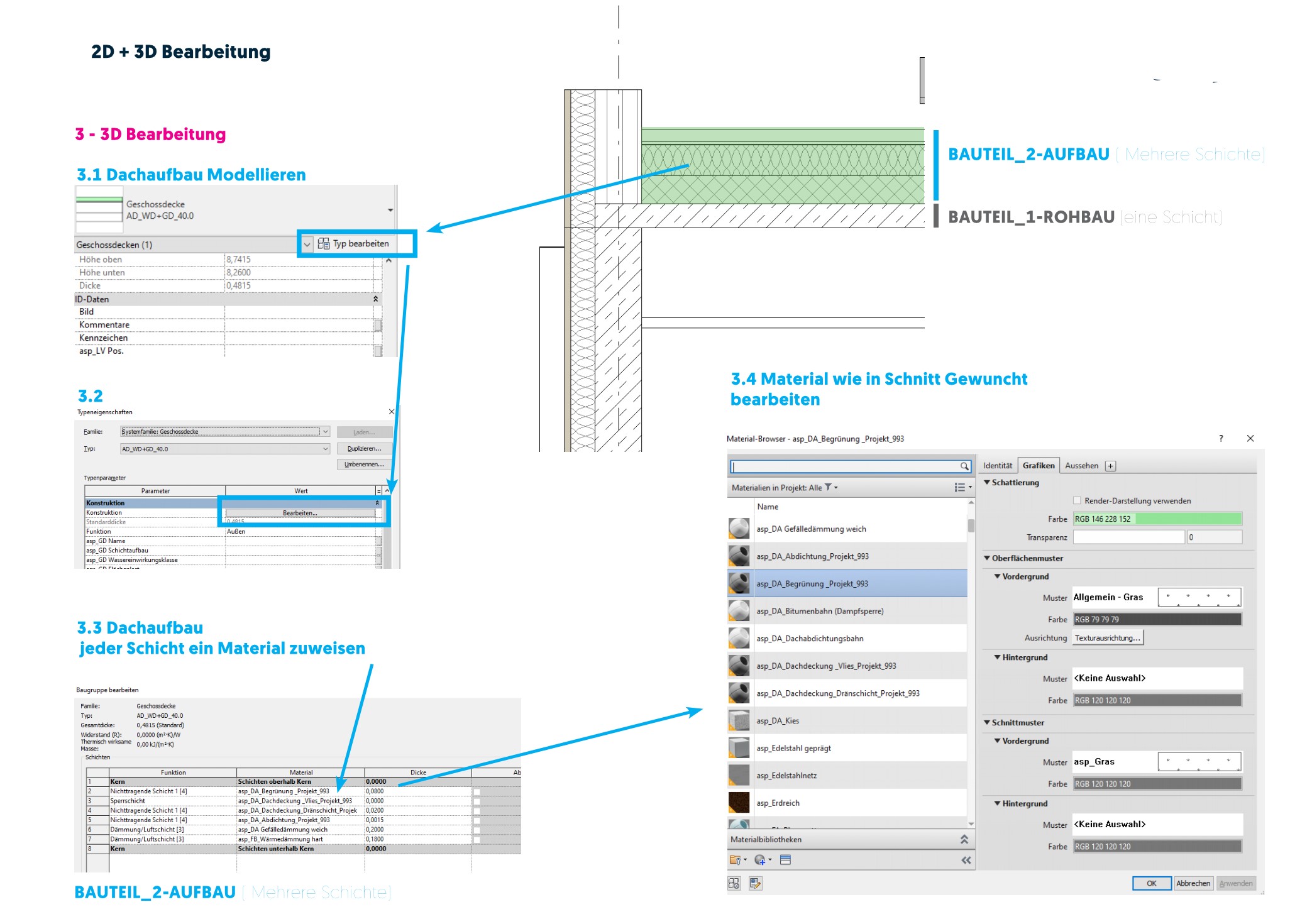

• Modellierung auf LOD 400: Das Modell wird so bearbeitet, dass es alle spezifischen Bauteile, einschließlich ihrer genauen Abmessungen, Platzierungen und Verbindungen, enthält. Alle relevanten Informationen werden hinzugefügt, um sicherzustellen, dass das Modell für die Bauausführung verwendet werden kann.

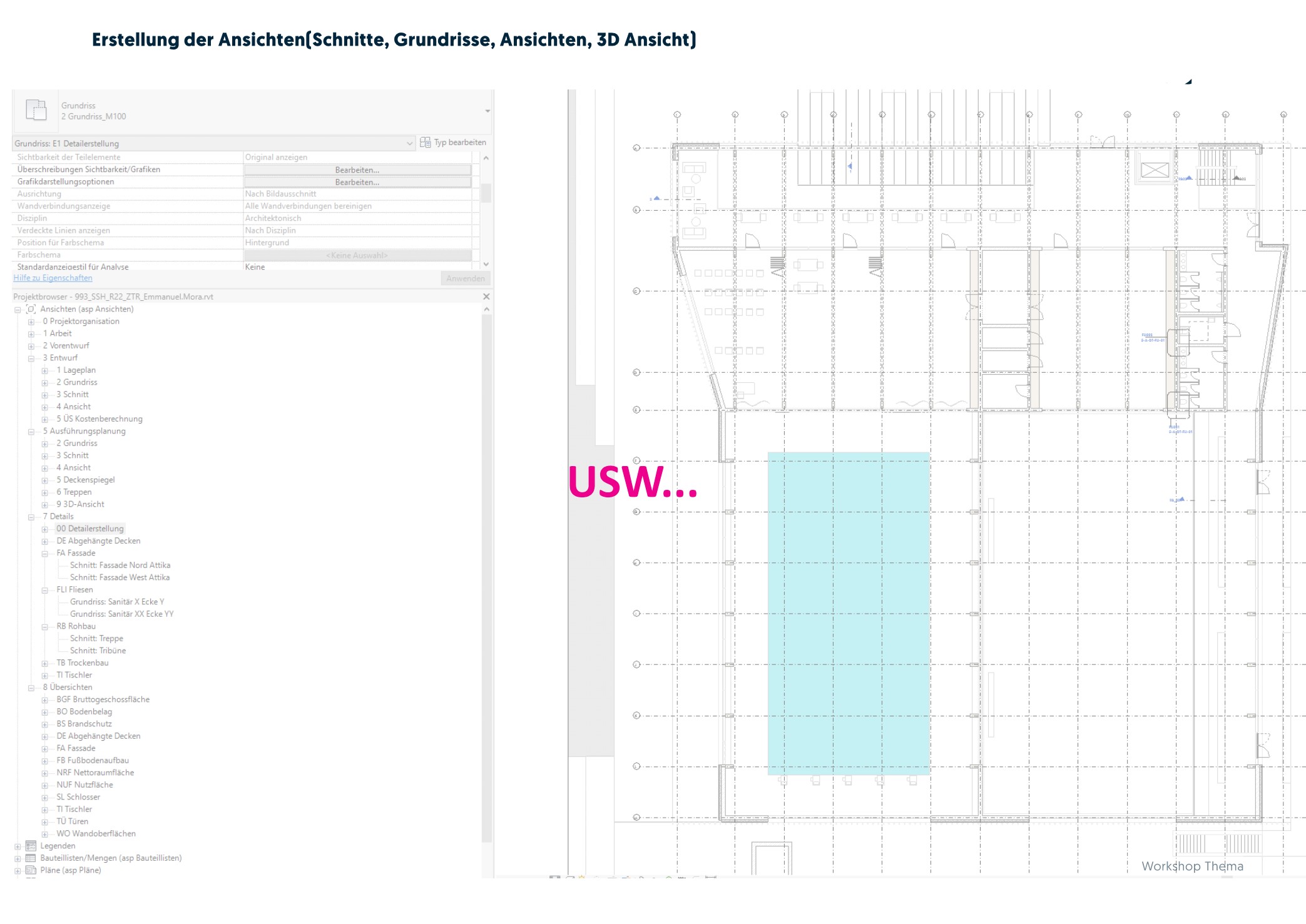

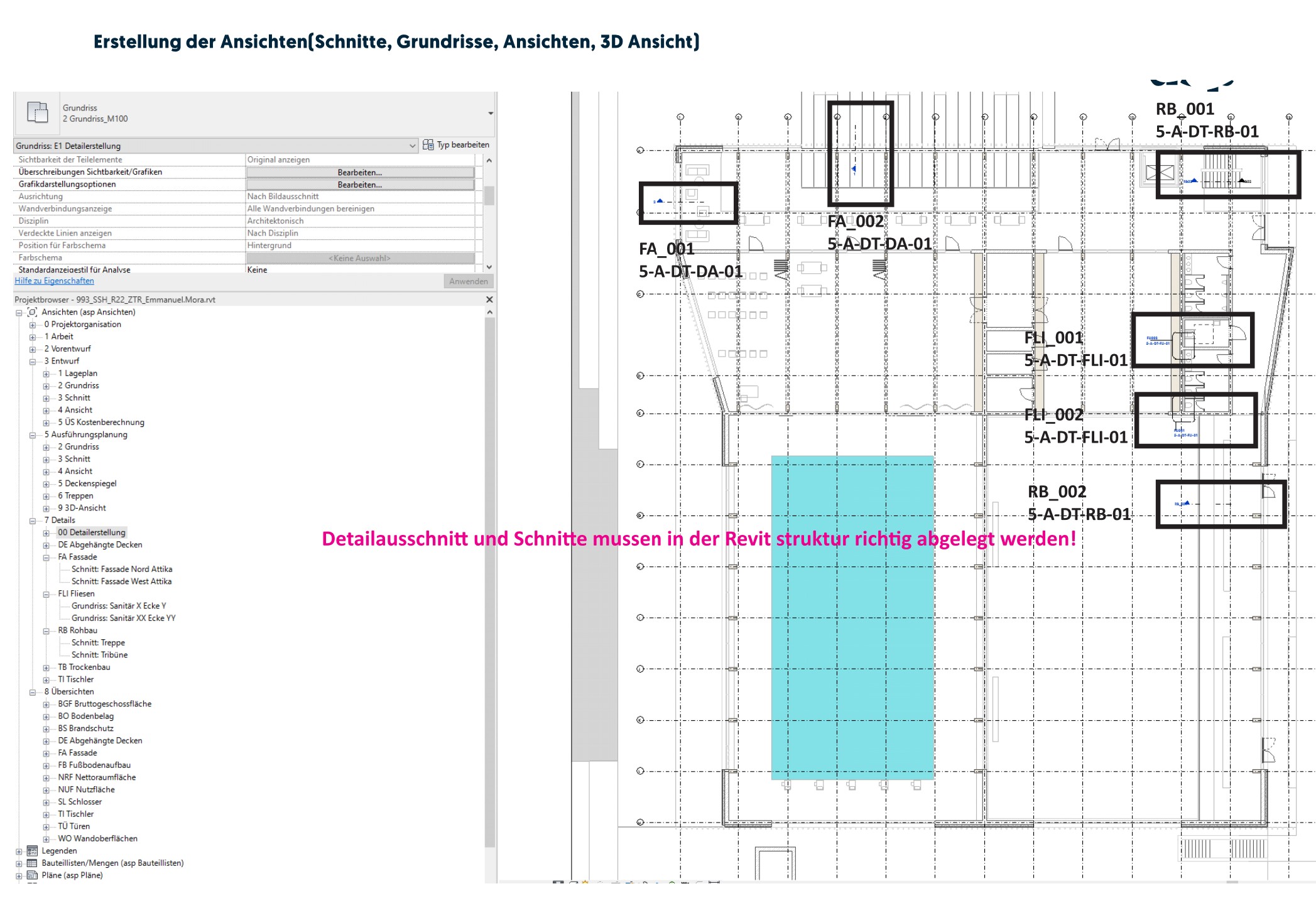

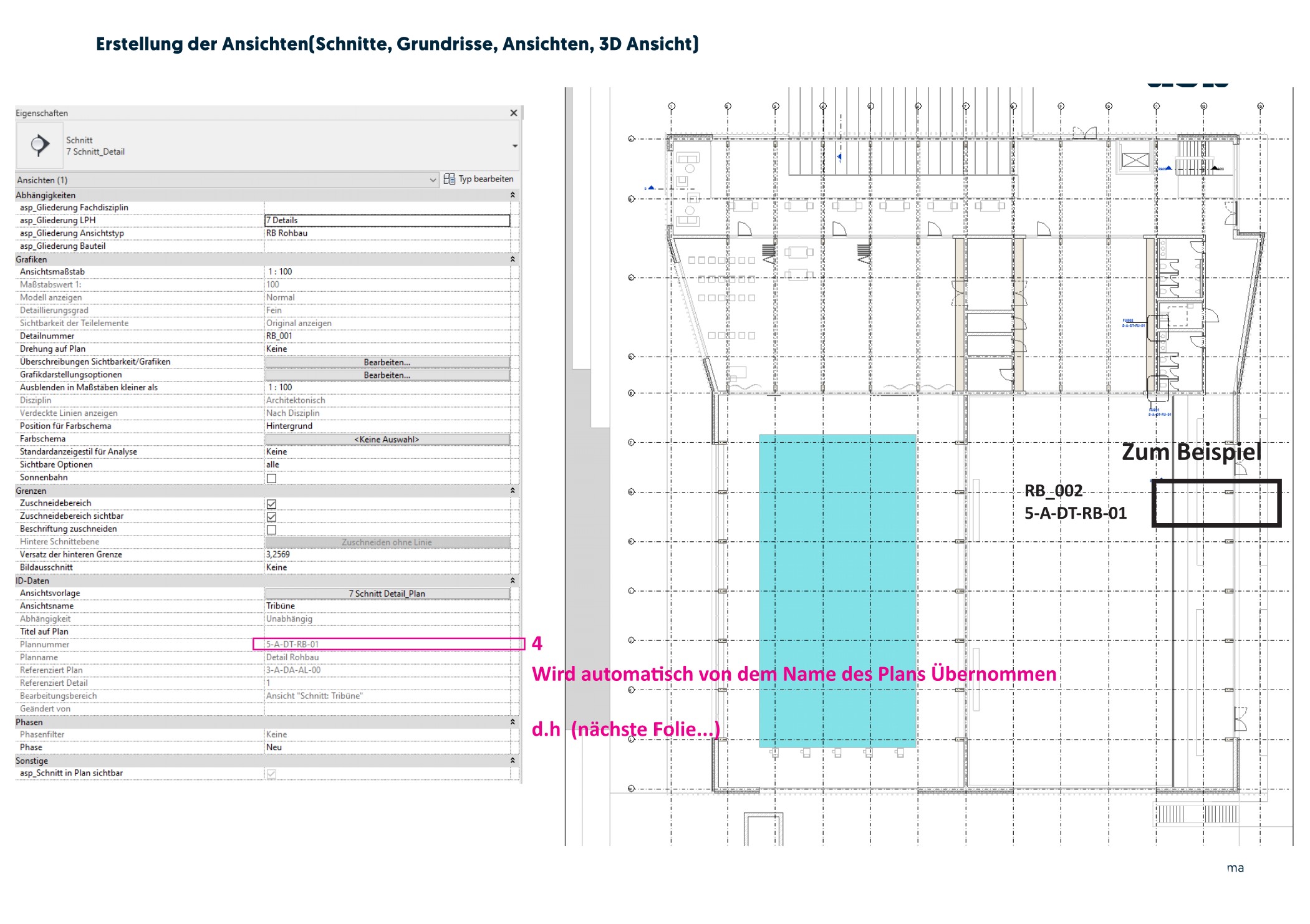

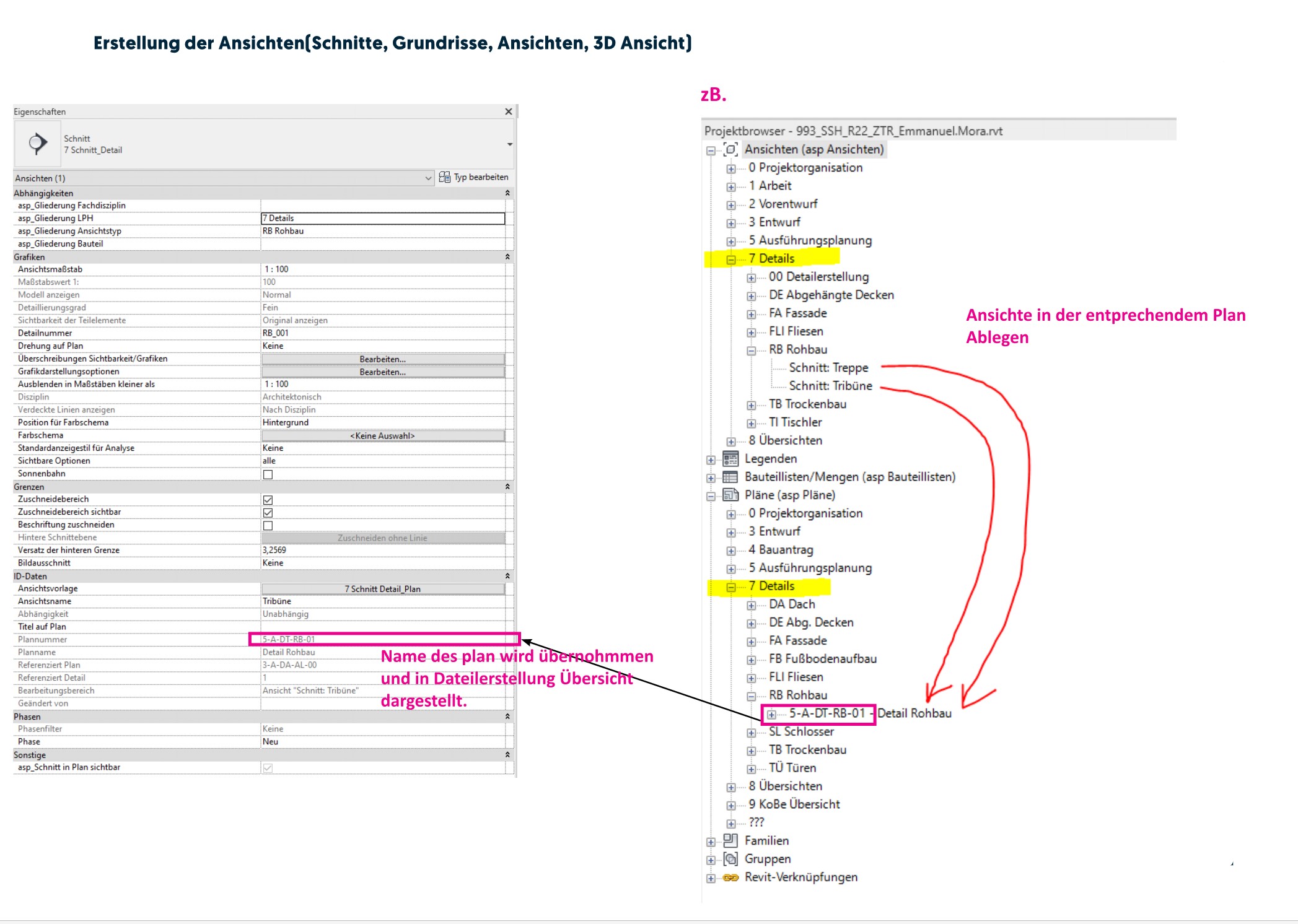

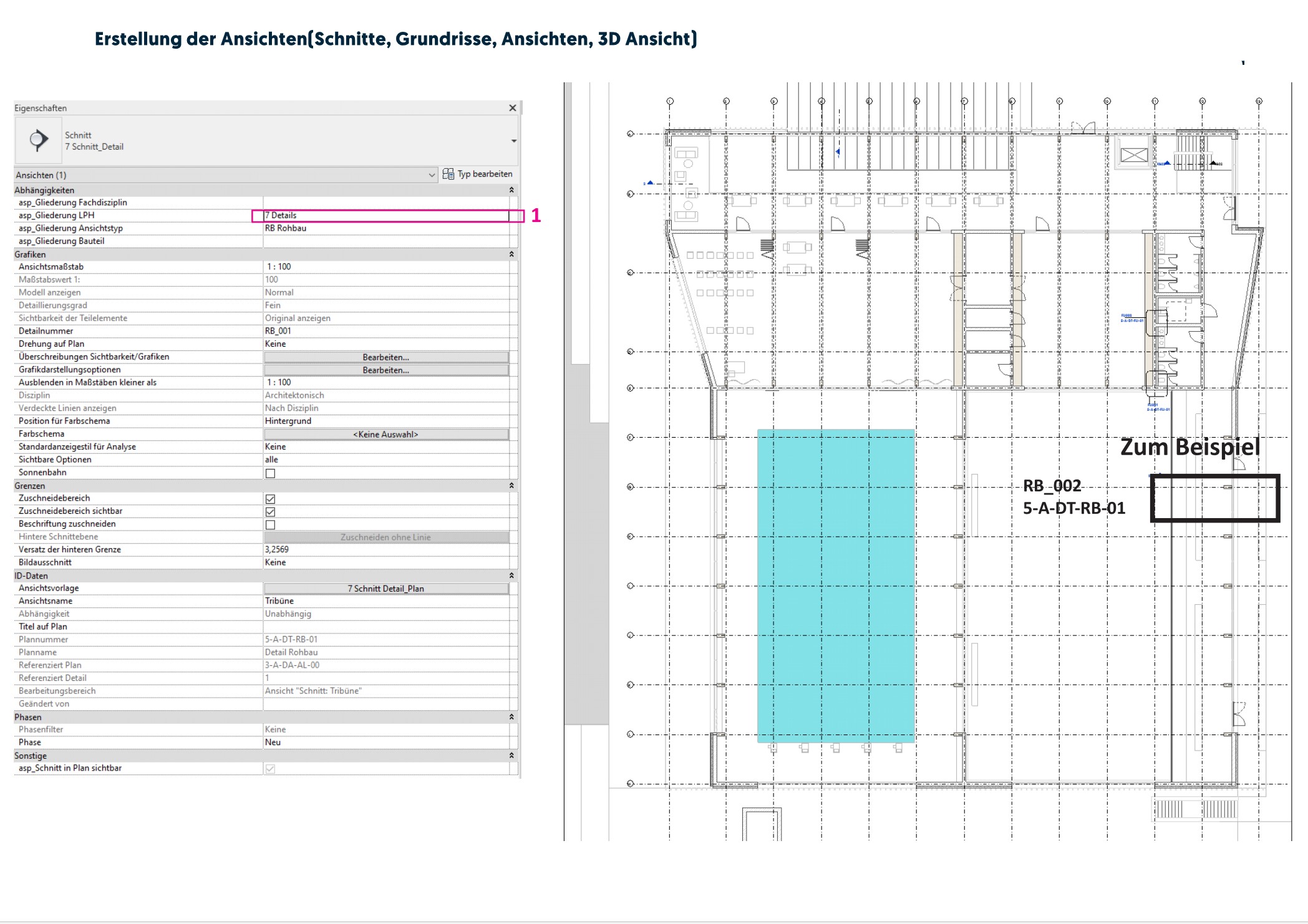

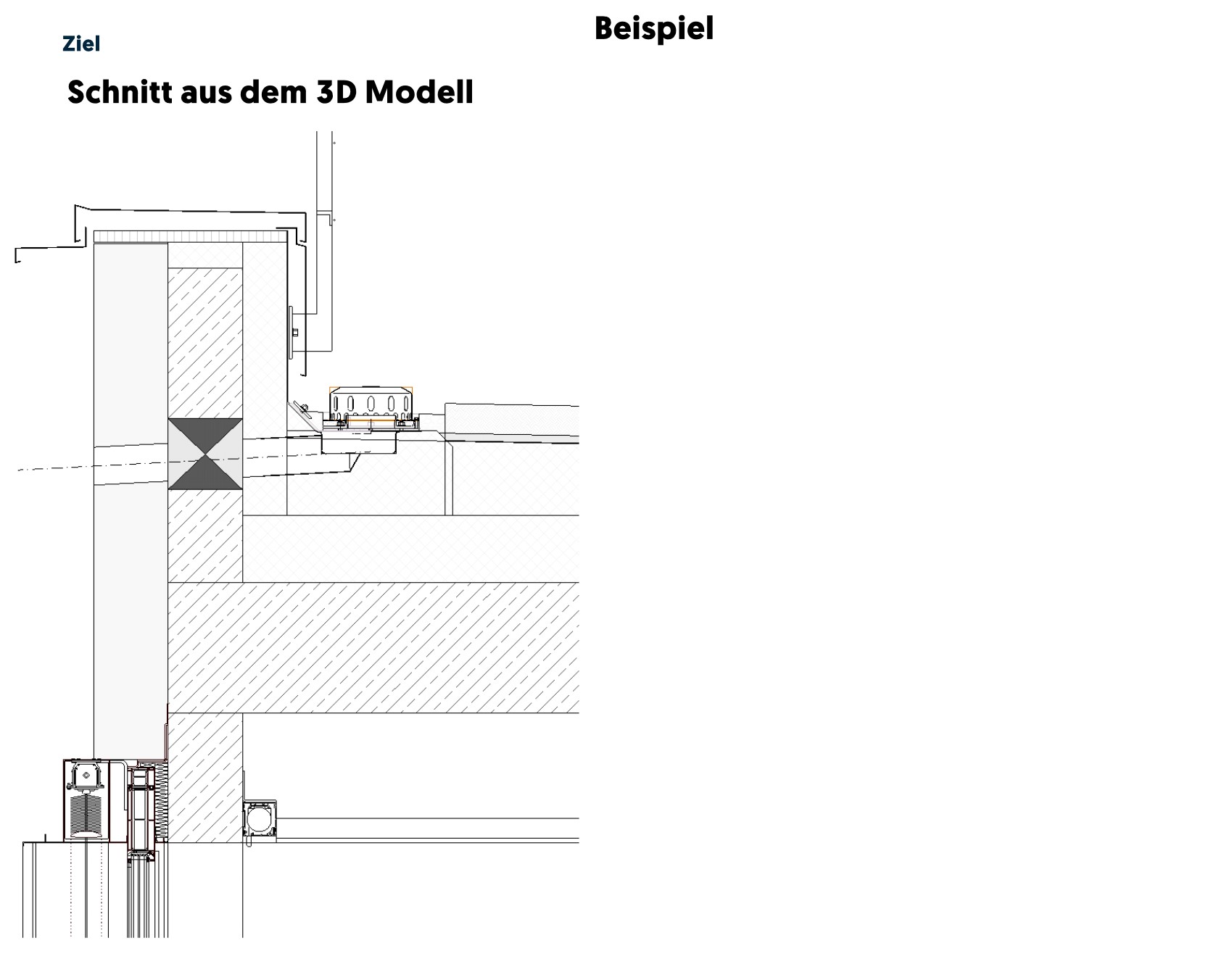

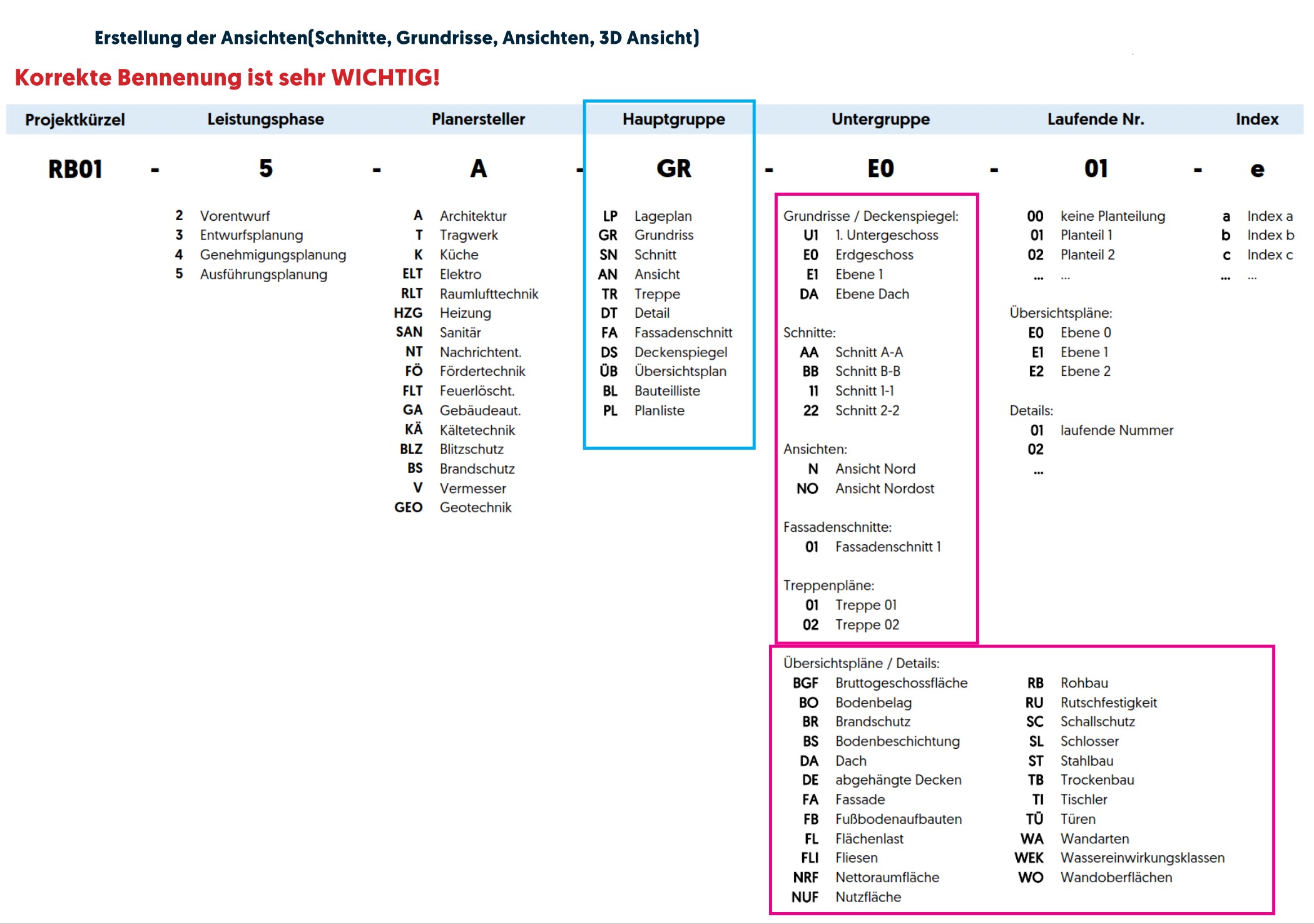

2. Erstellen von Schnitten in der Geometrie des Gebäudes:

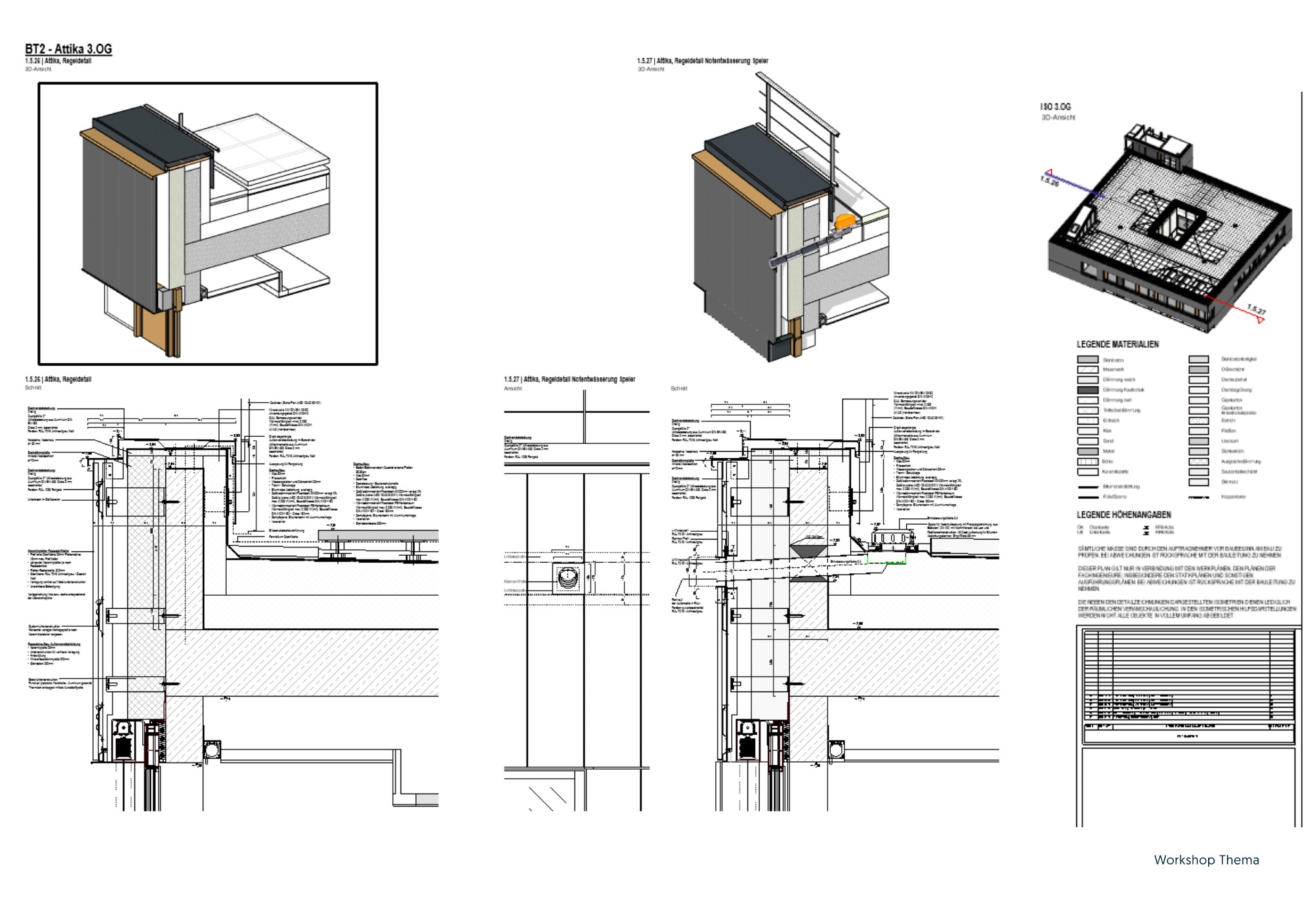

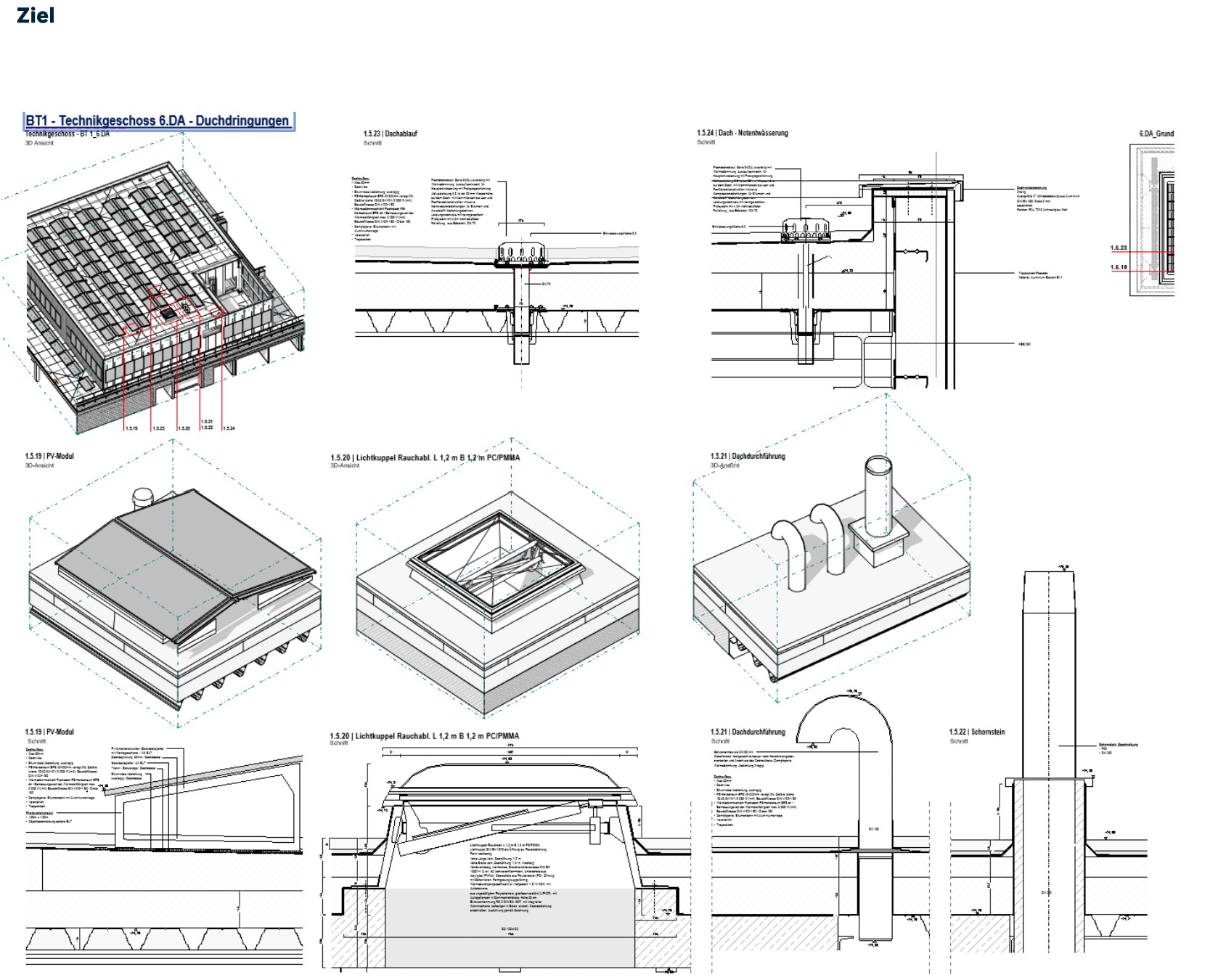

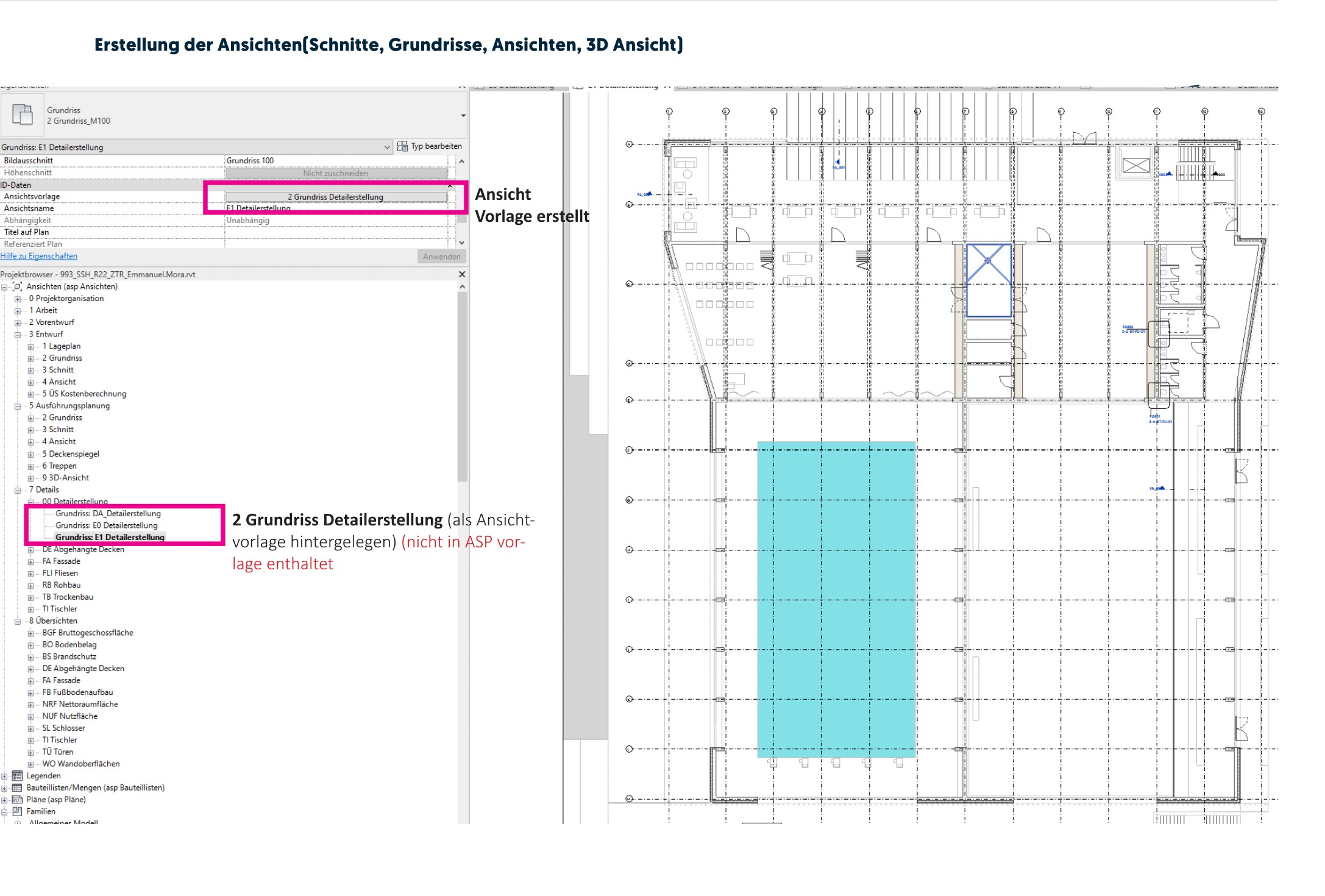

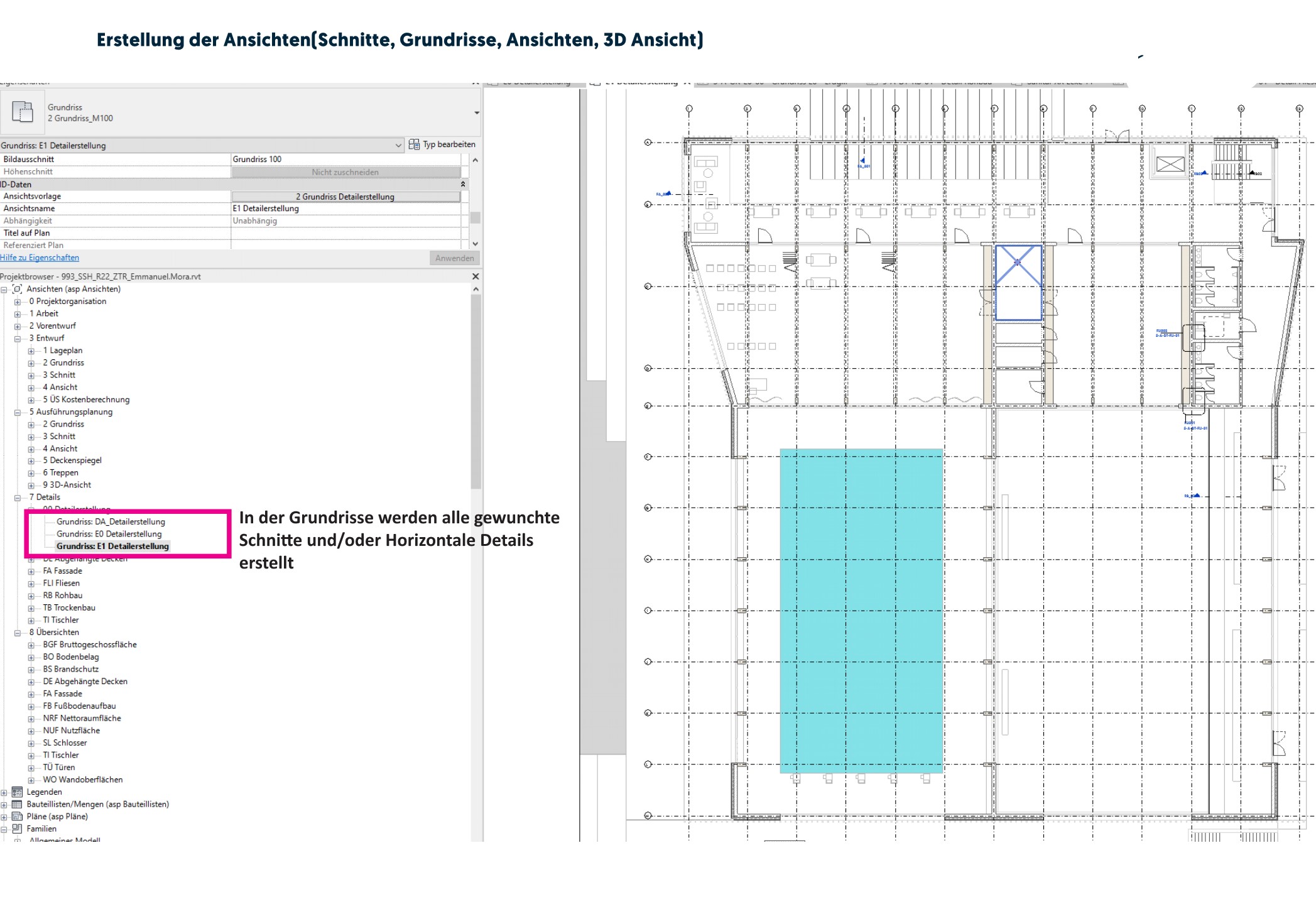

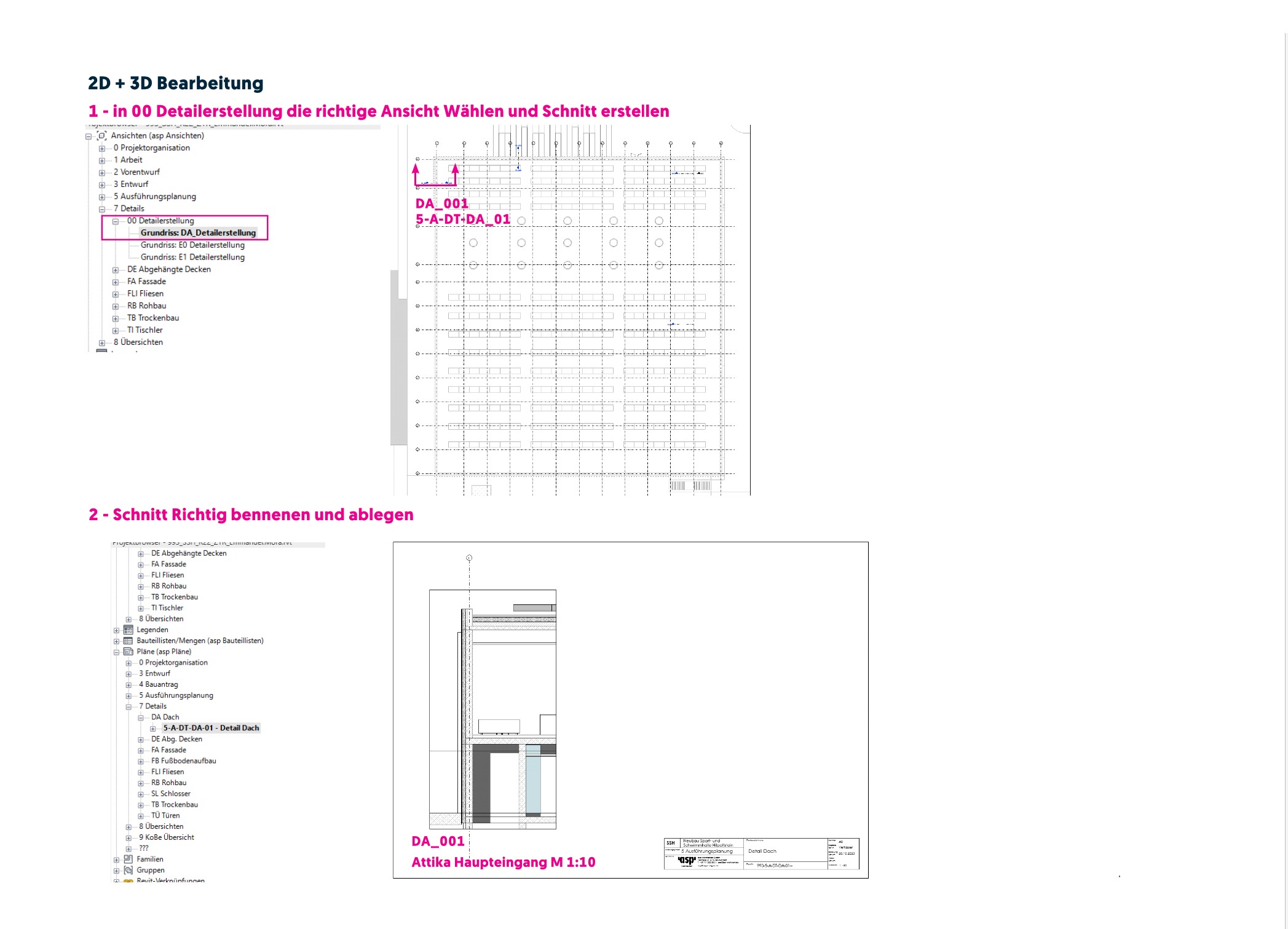

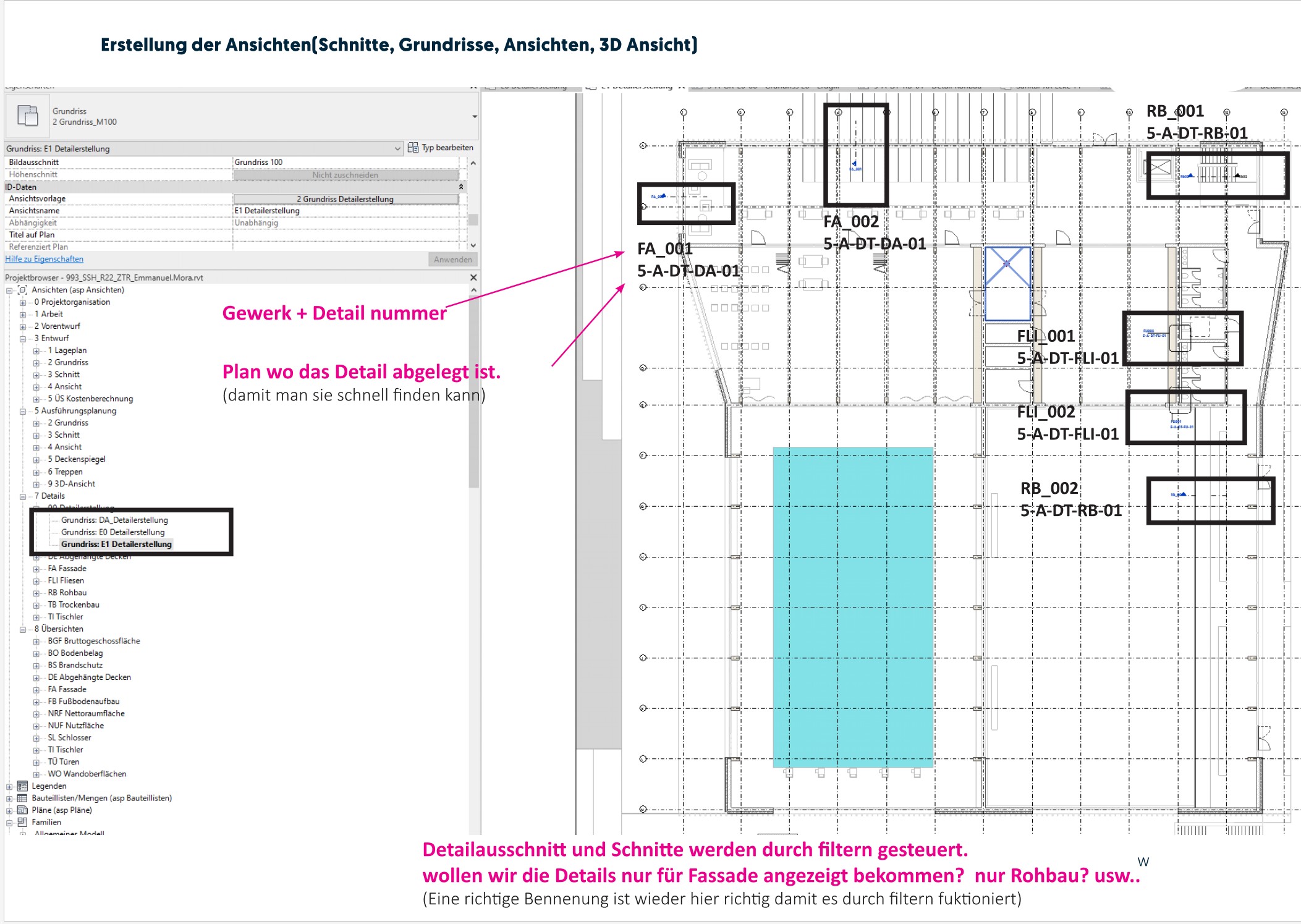

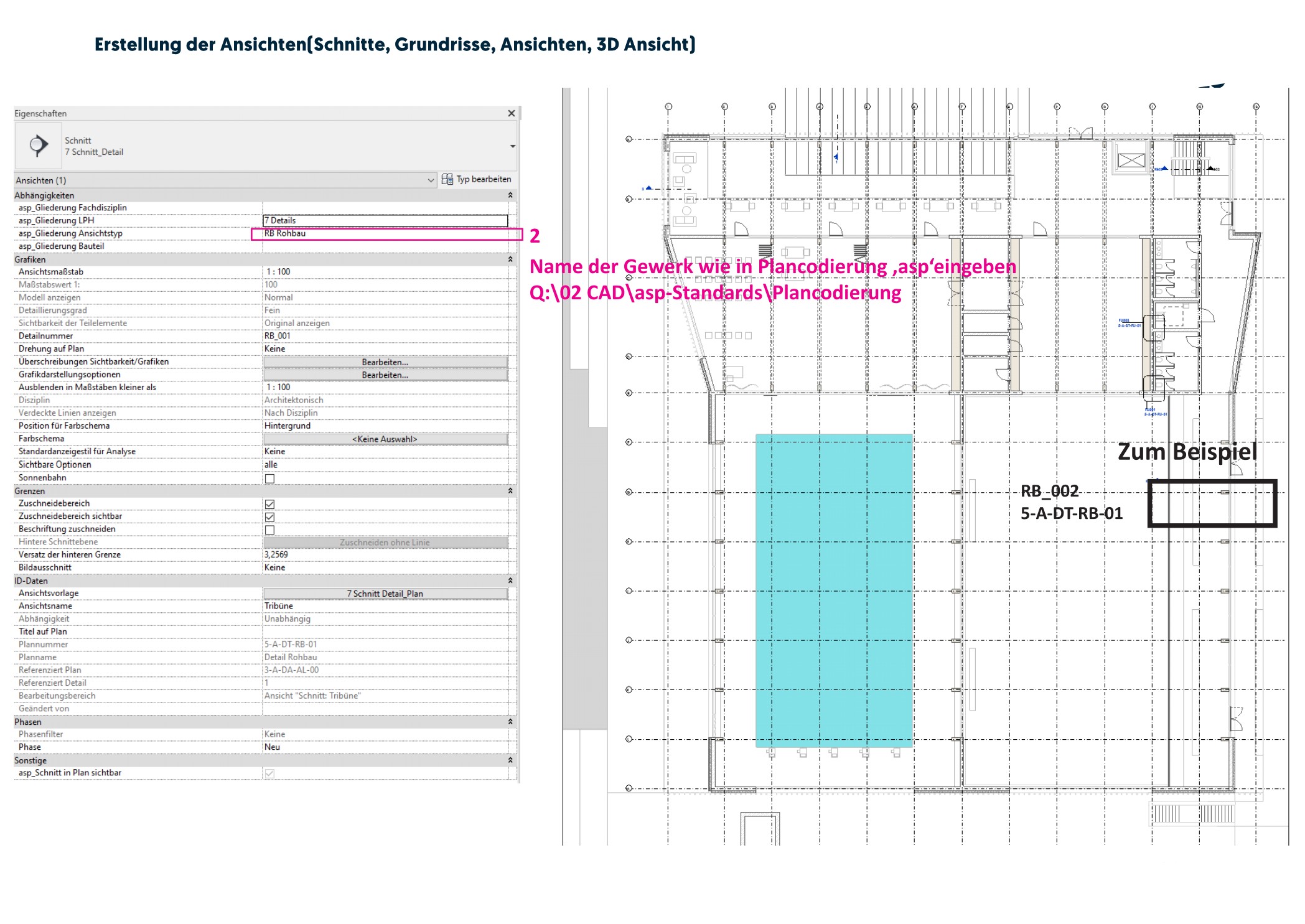

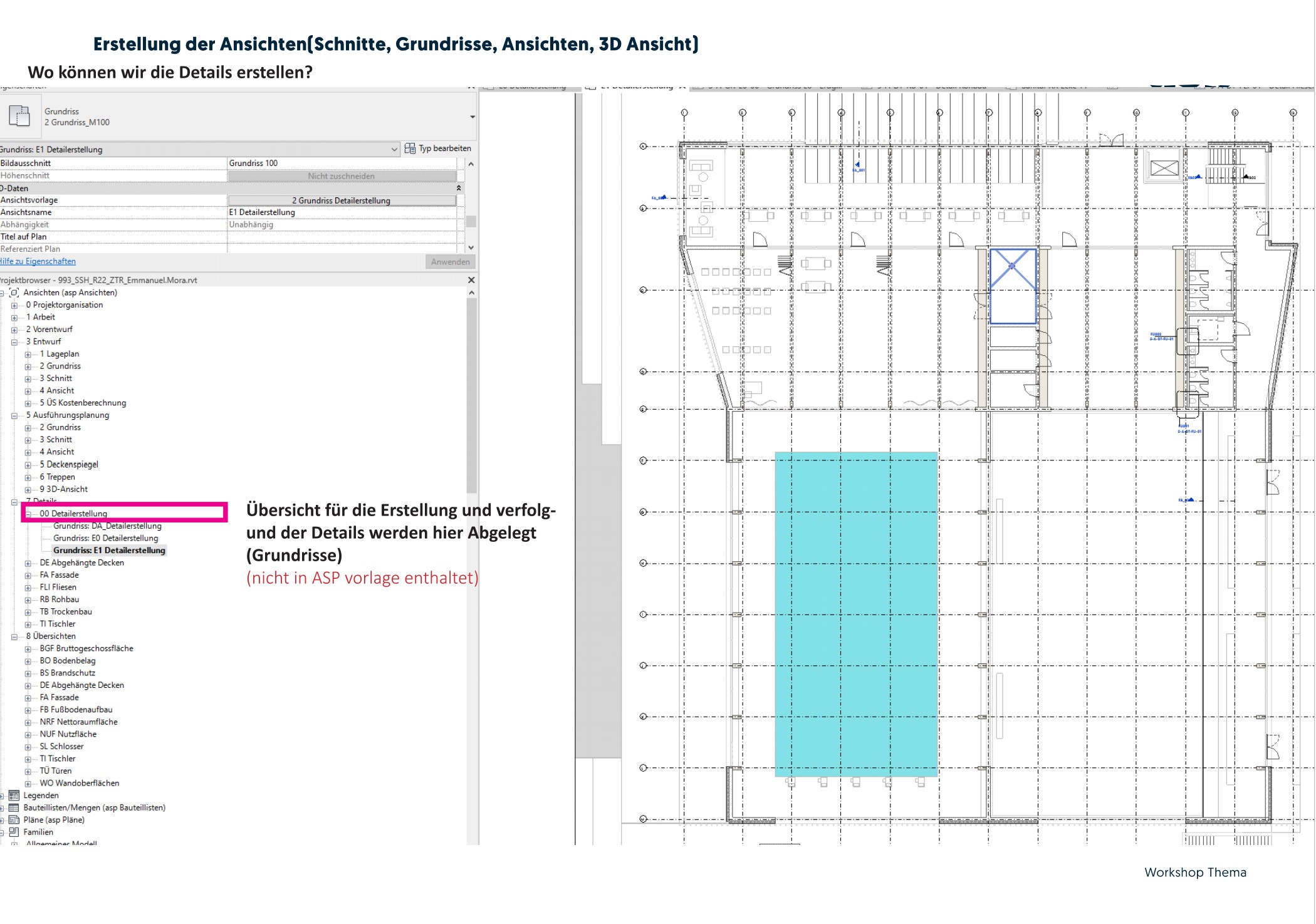

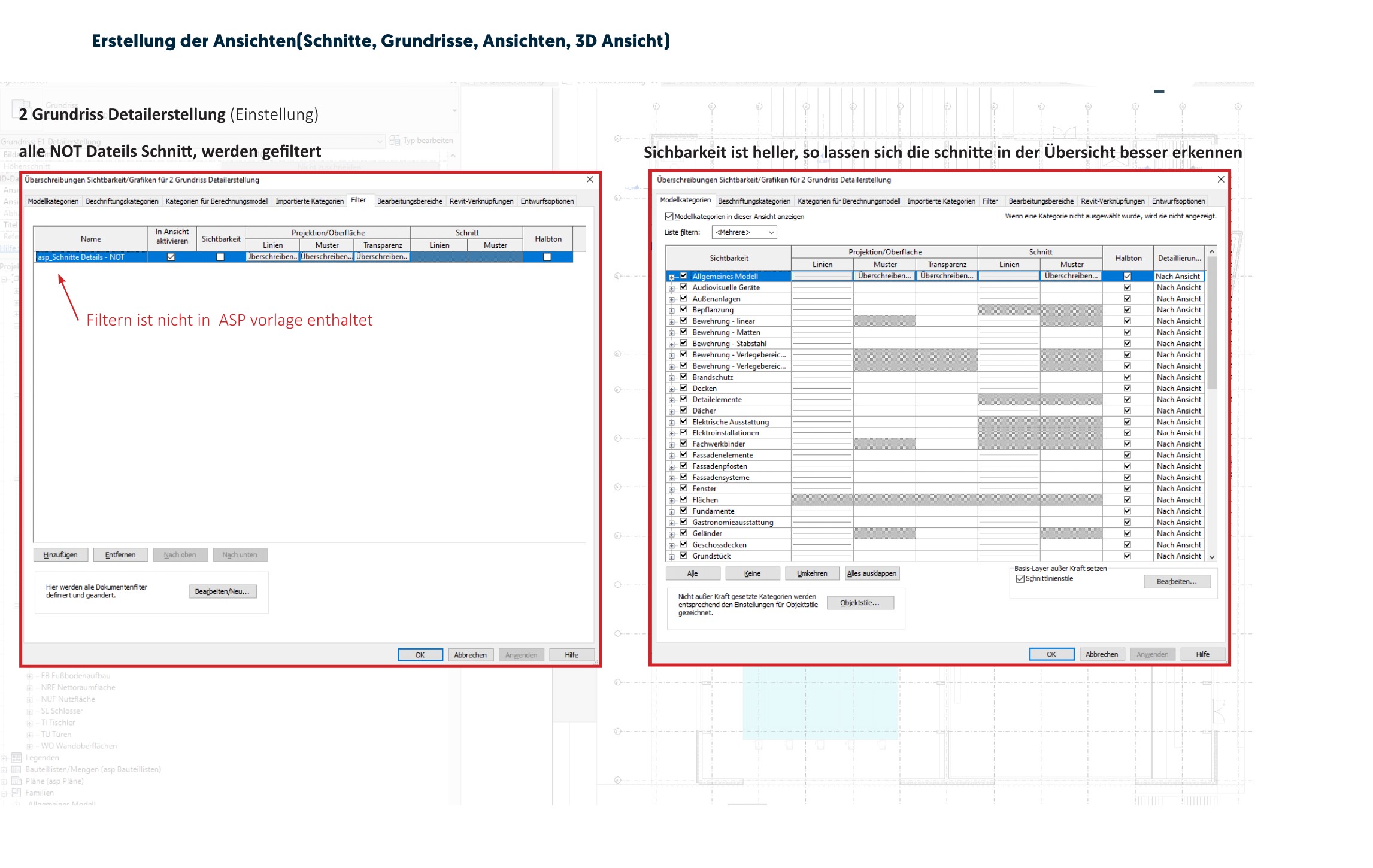

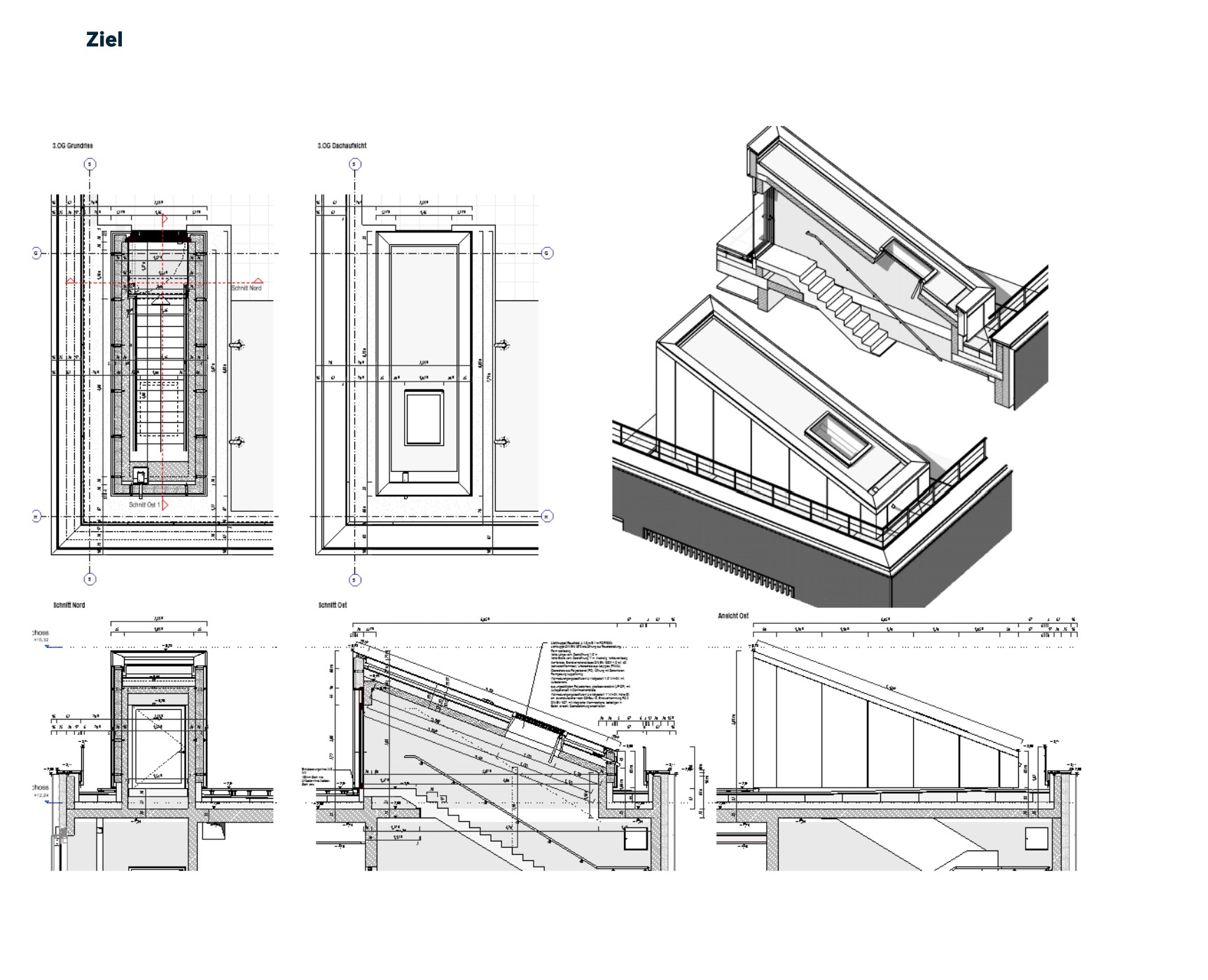

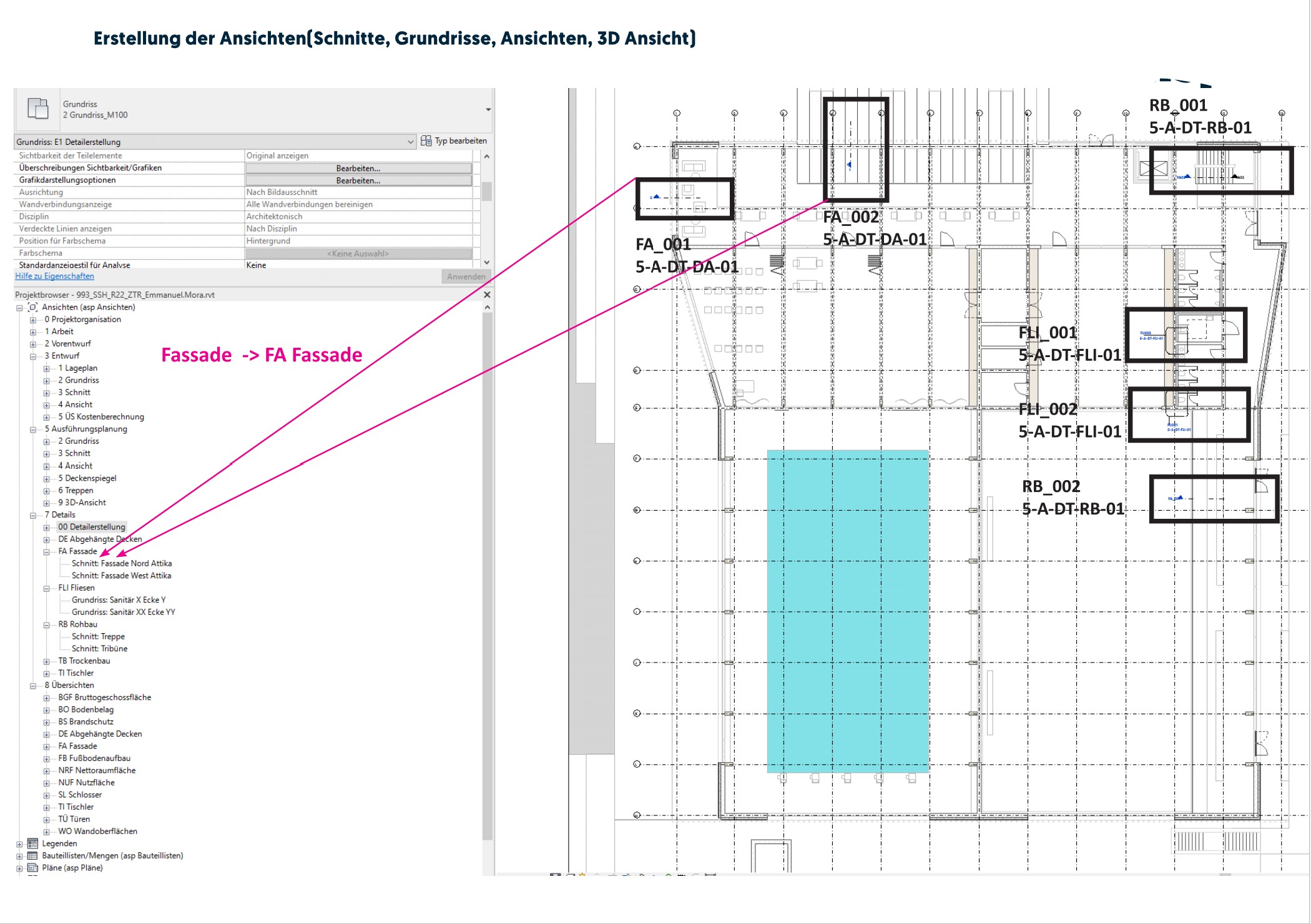

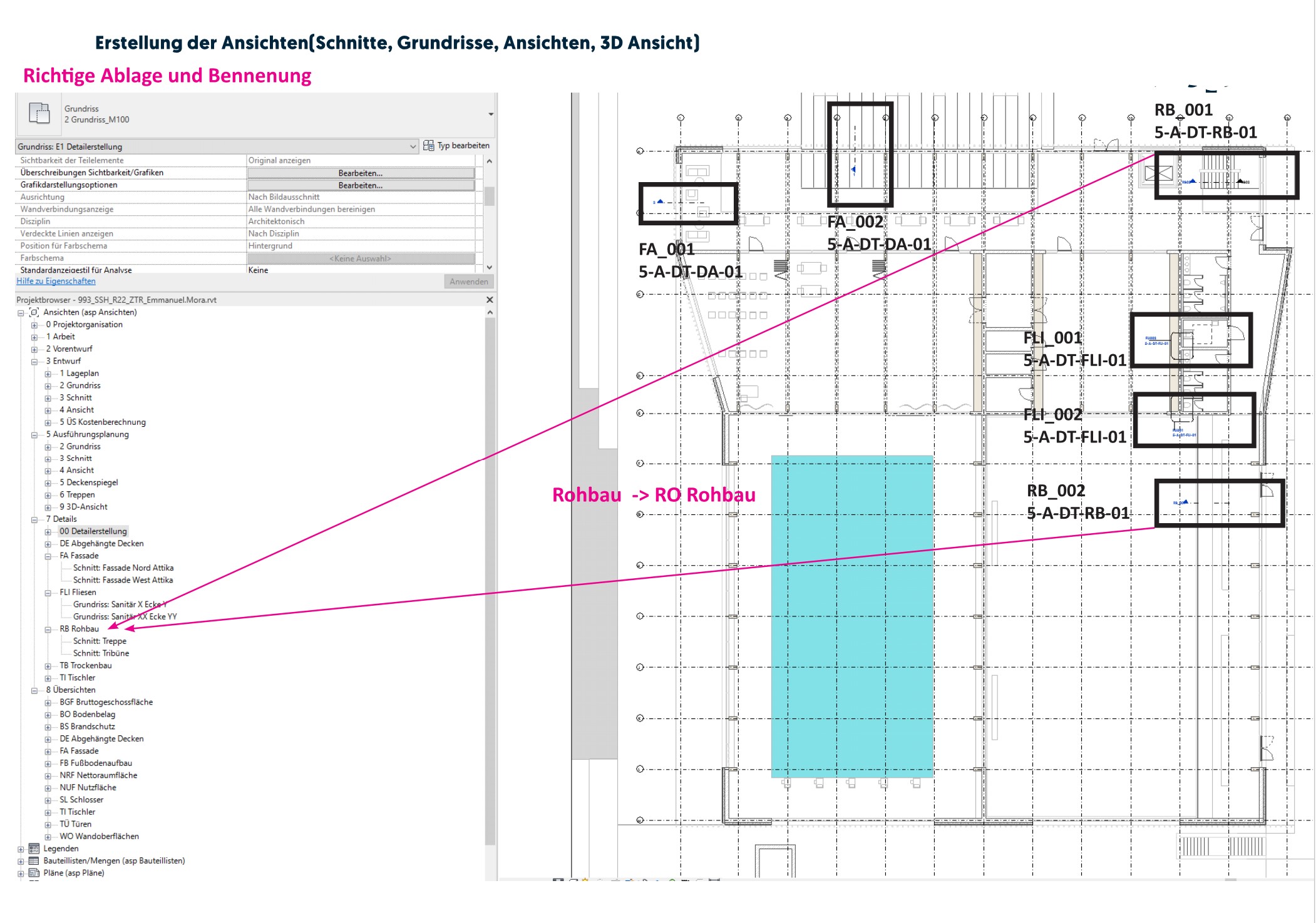

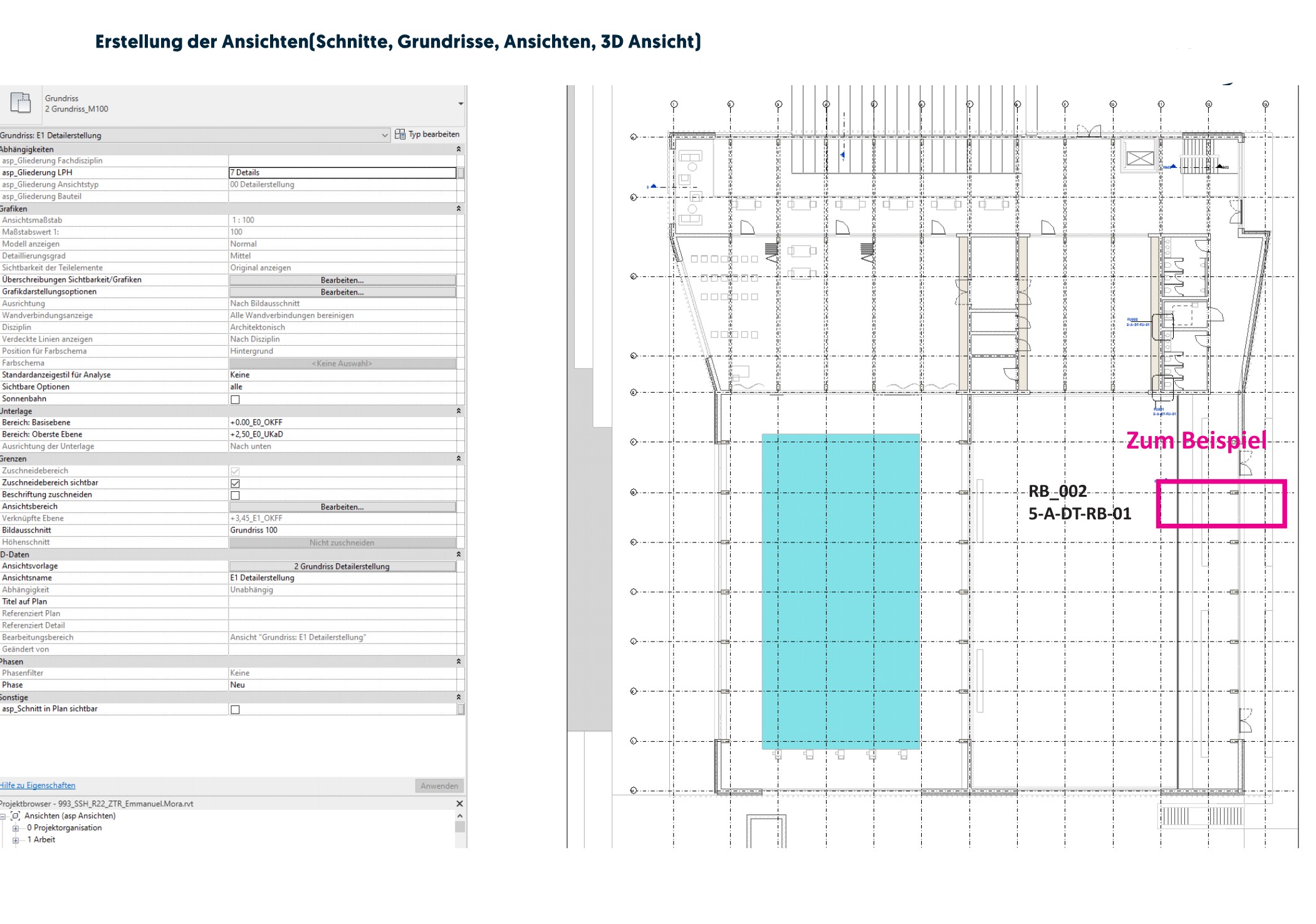

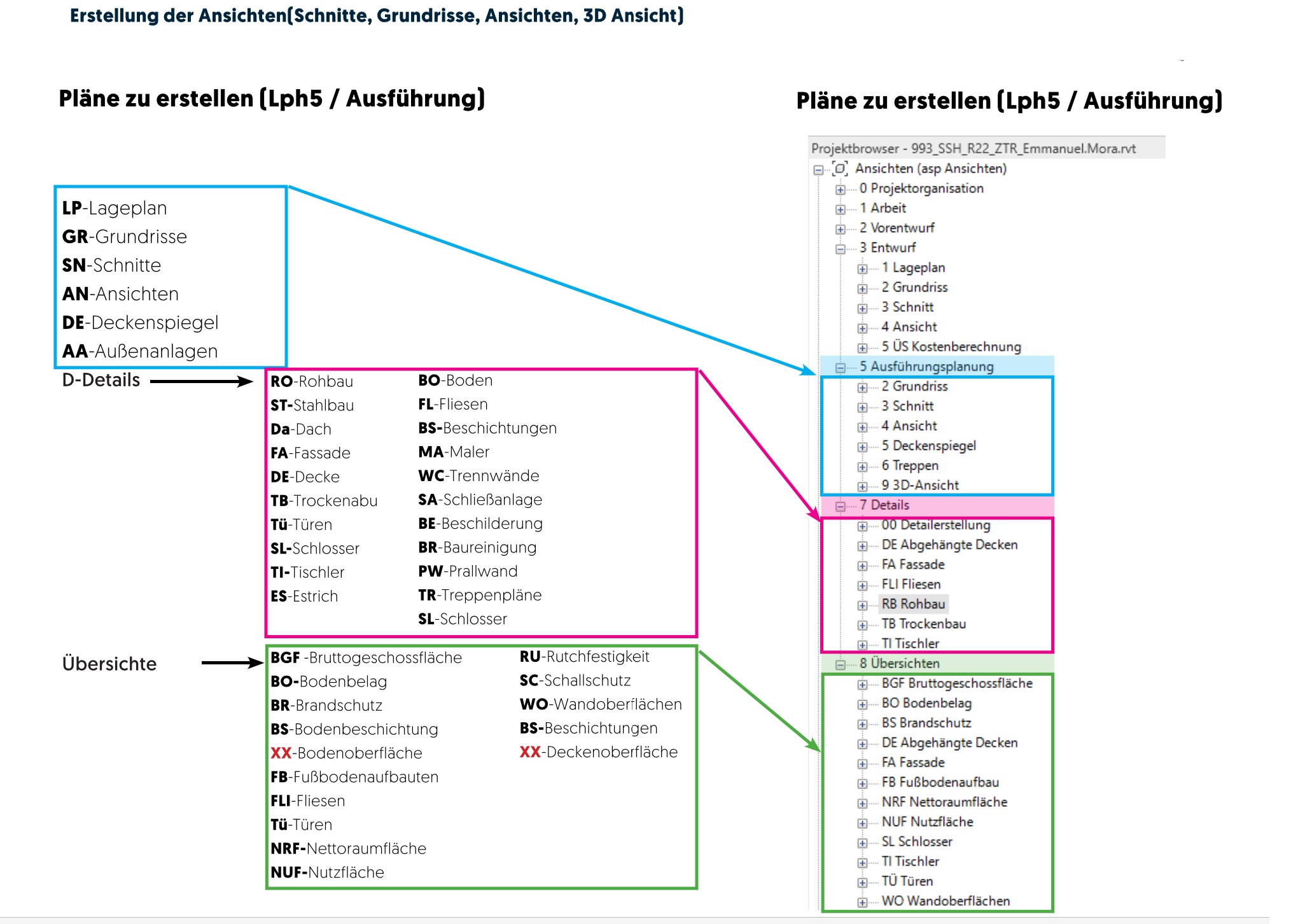

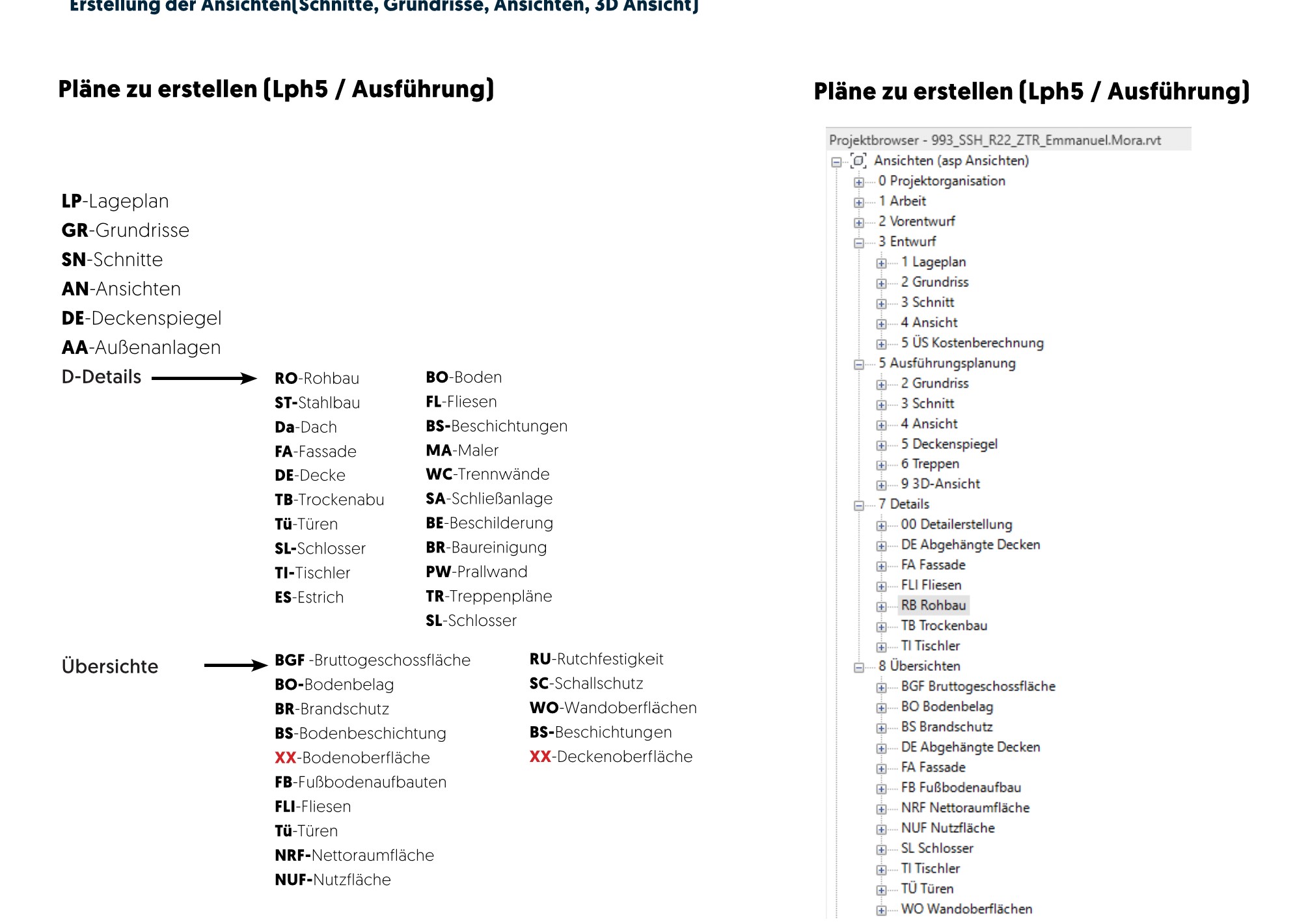

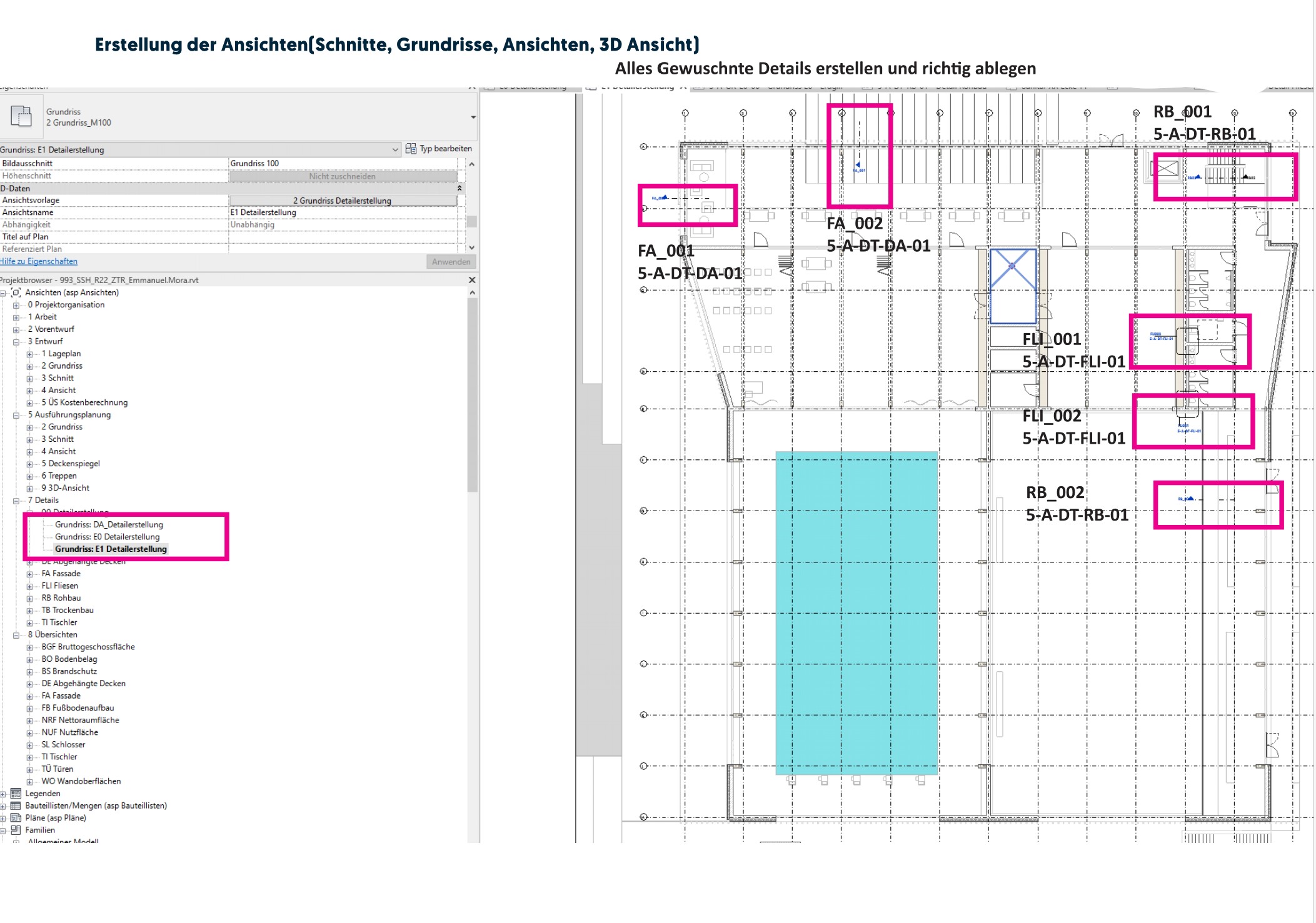

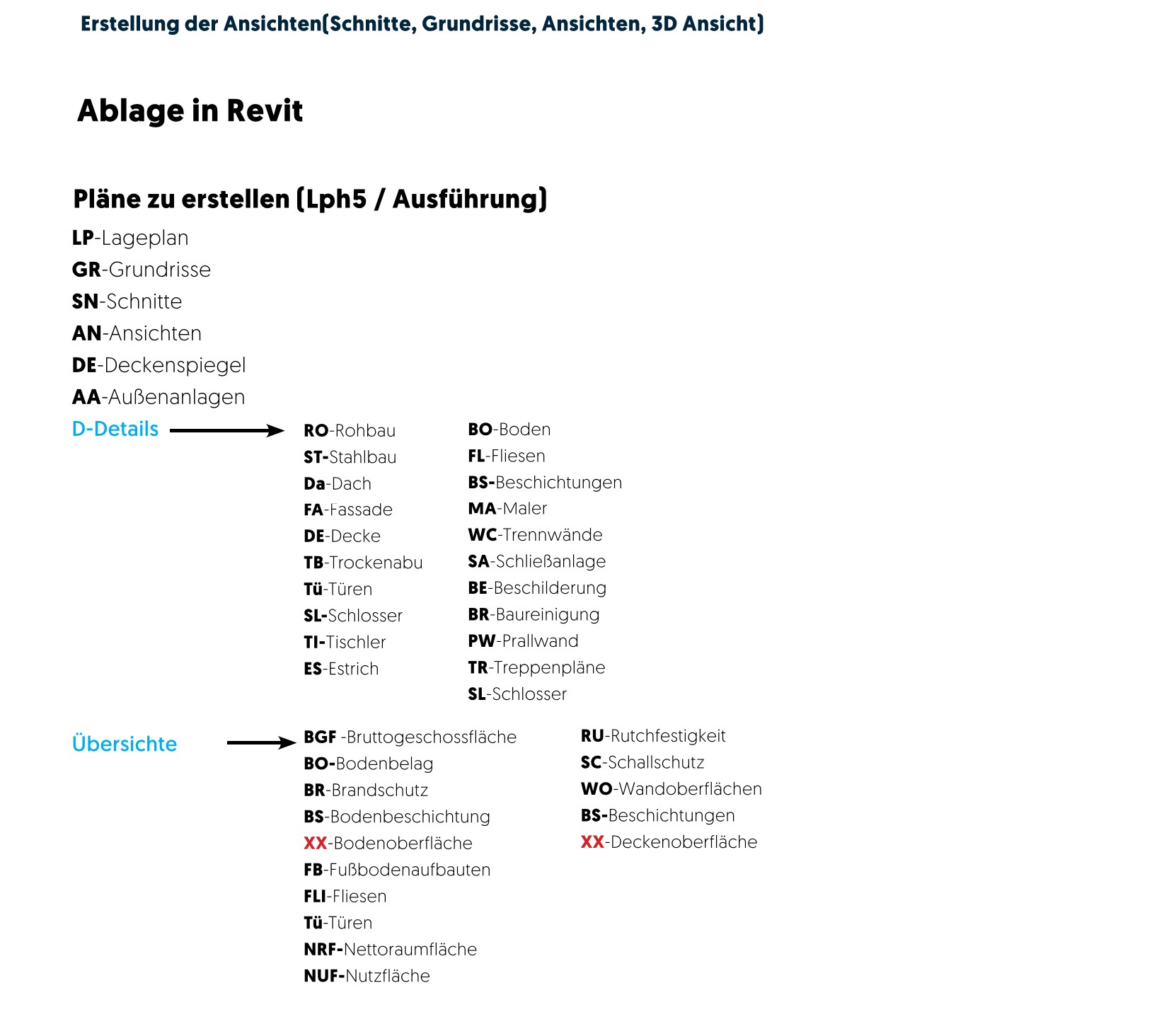

• Grundrisse und Schnitte: Erstellen von Grundrissen und Schnitten, die verschiedene Ebenen und Abschnitte des Gebäudes darstellen. Diese Schnitte bieten eine detaillierte Ansicht der internen Struktur und Anordnung der Bauteile.

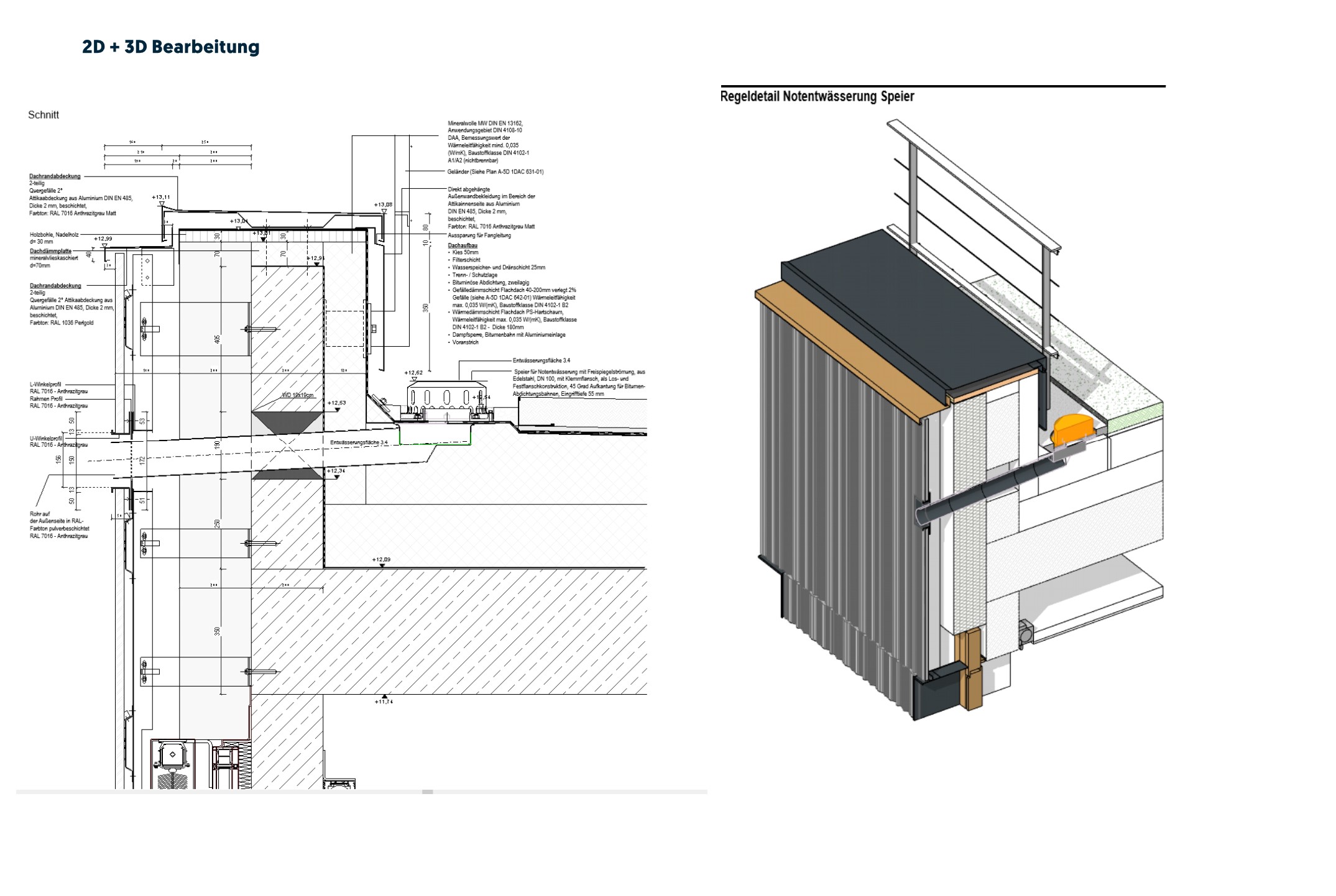

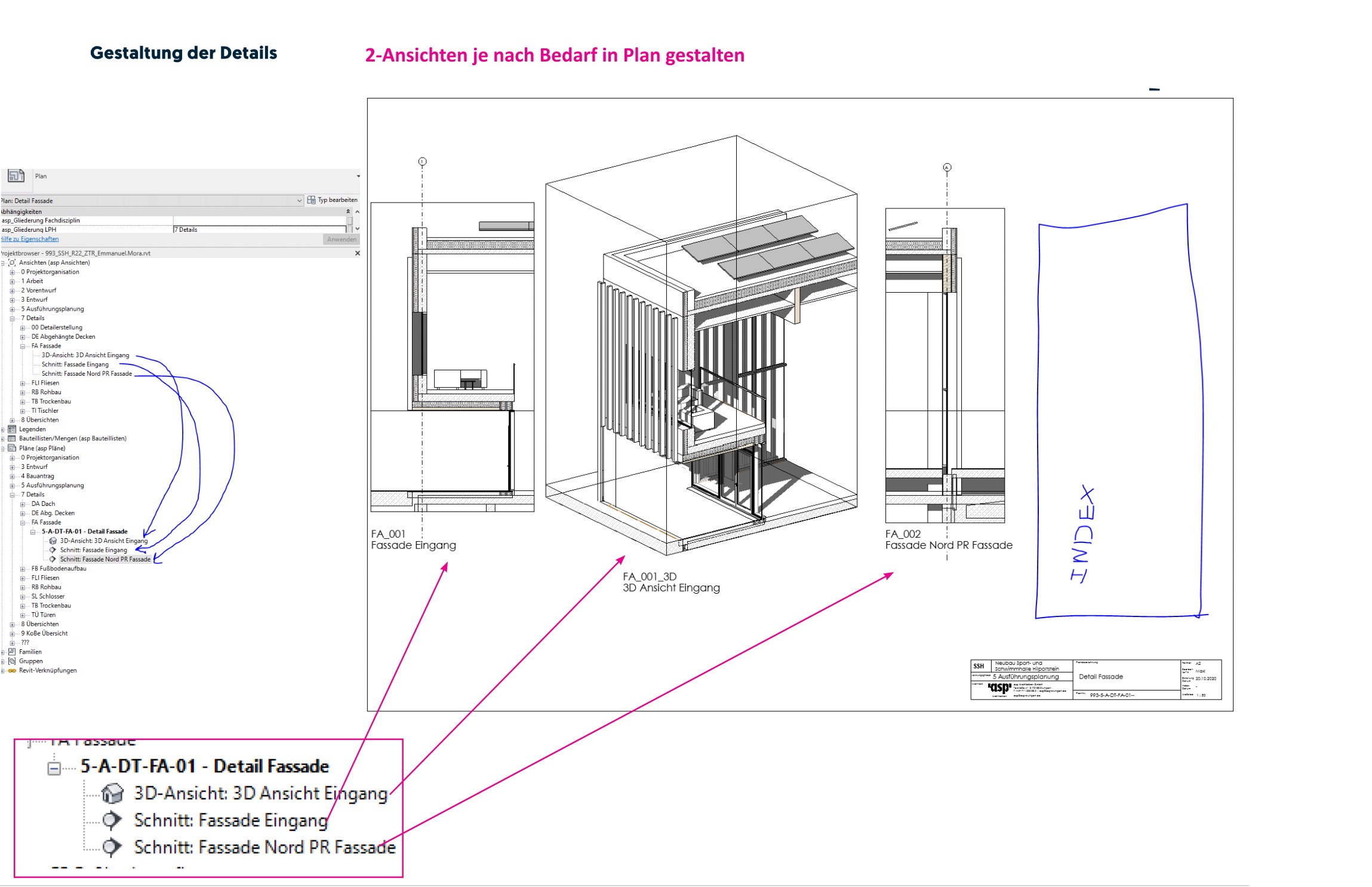

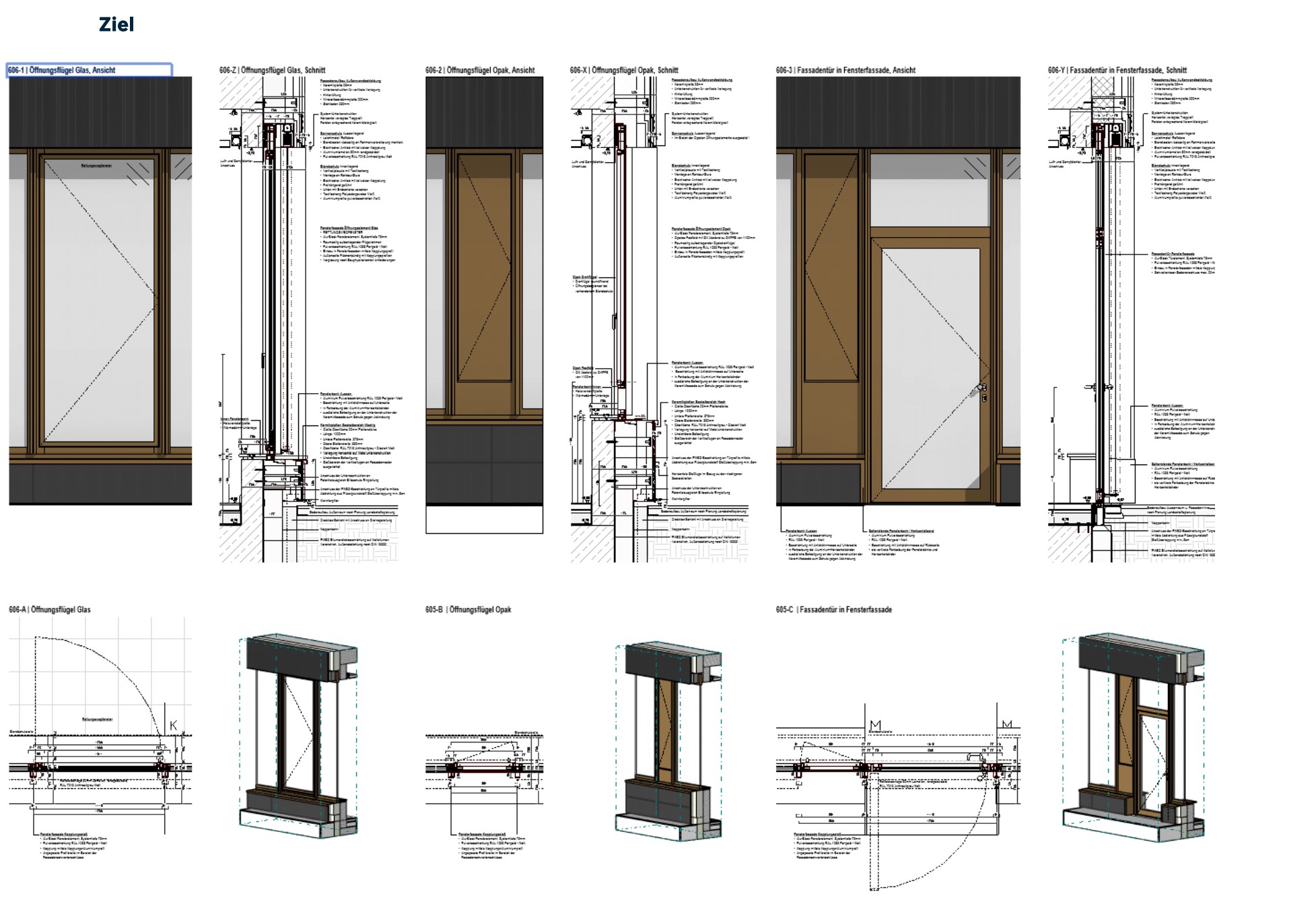

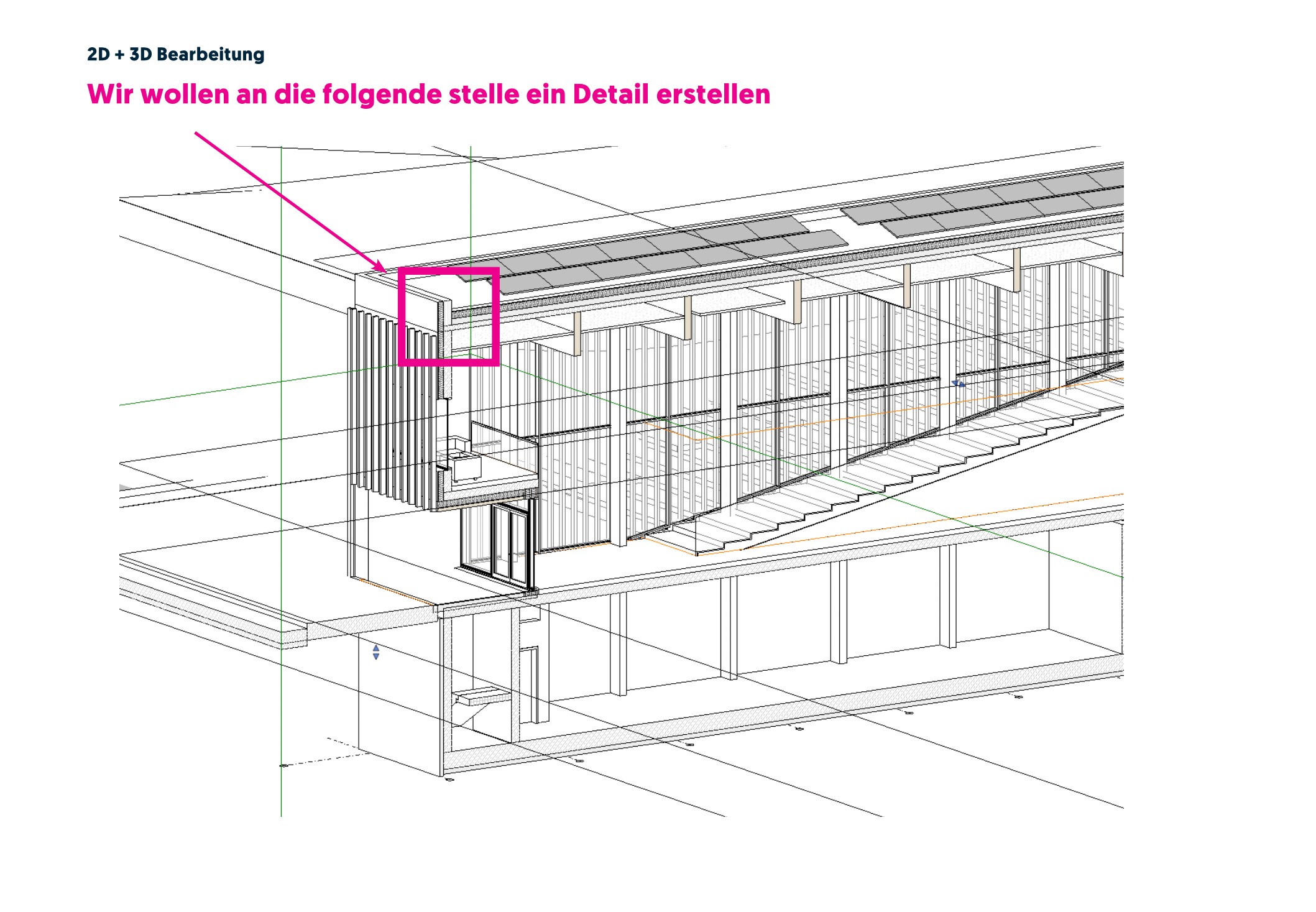

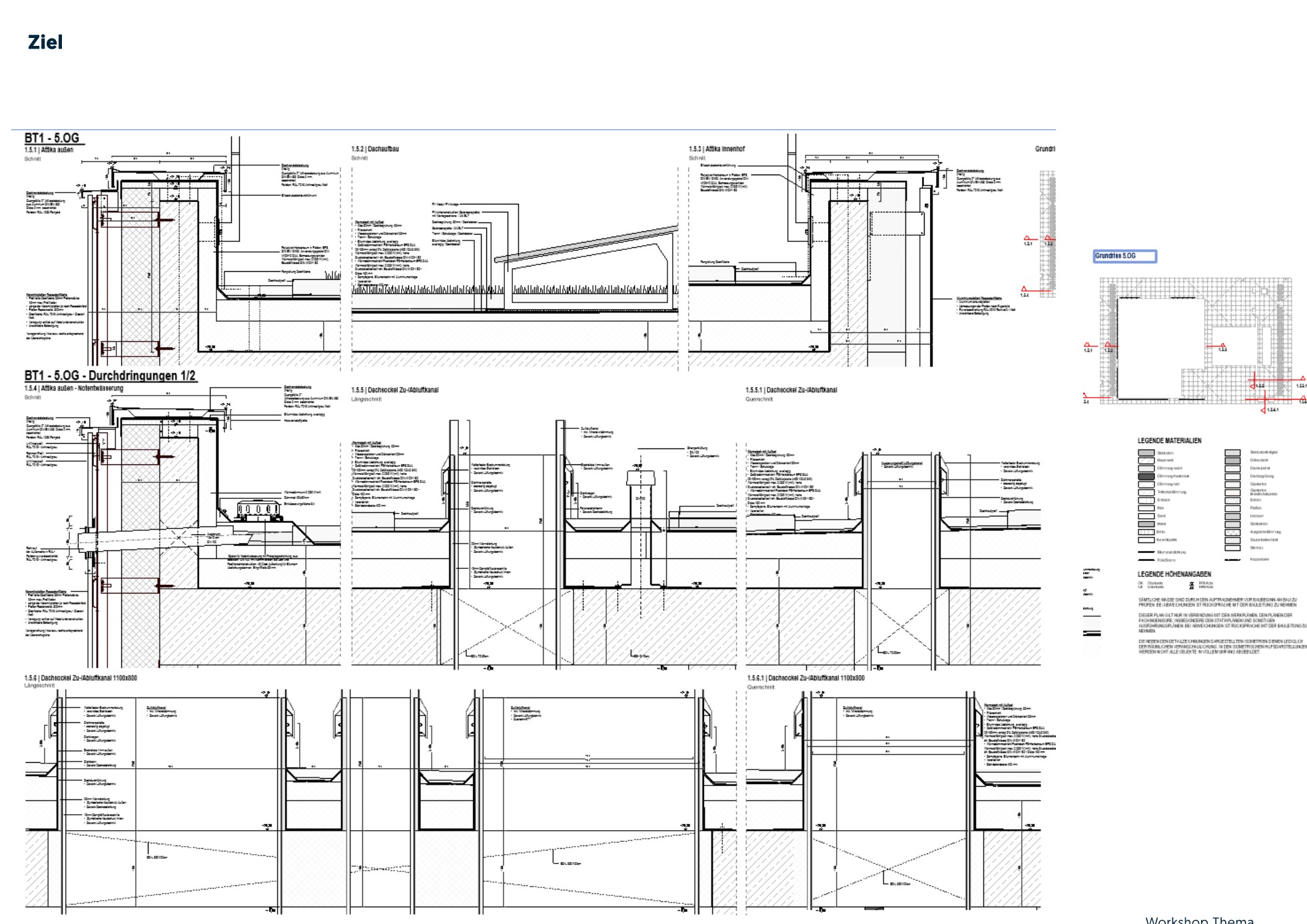

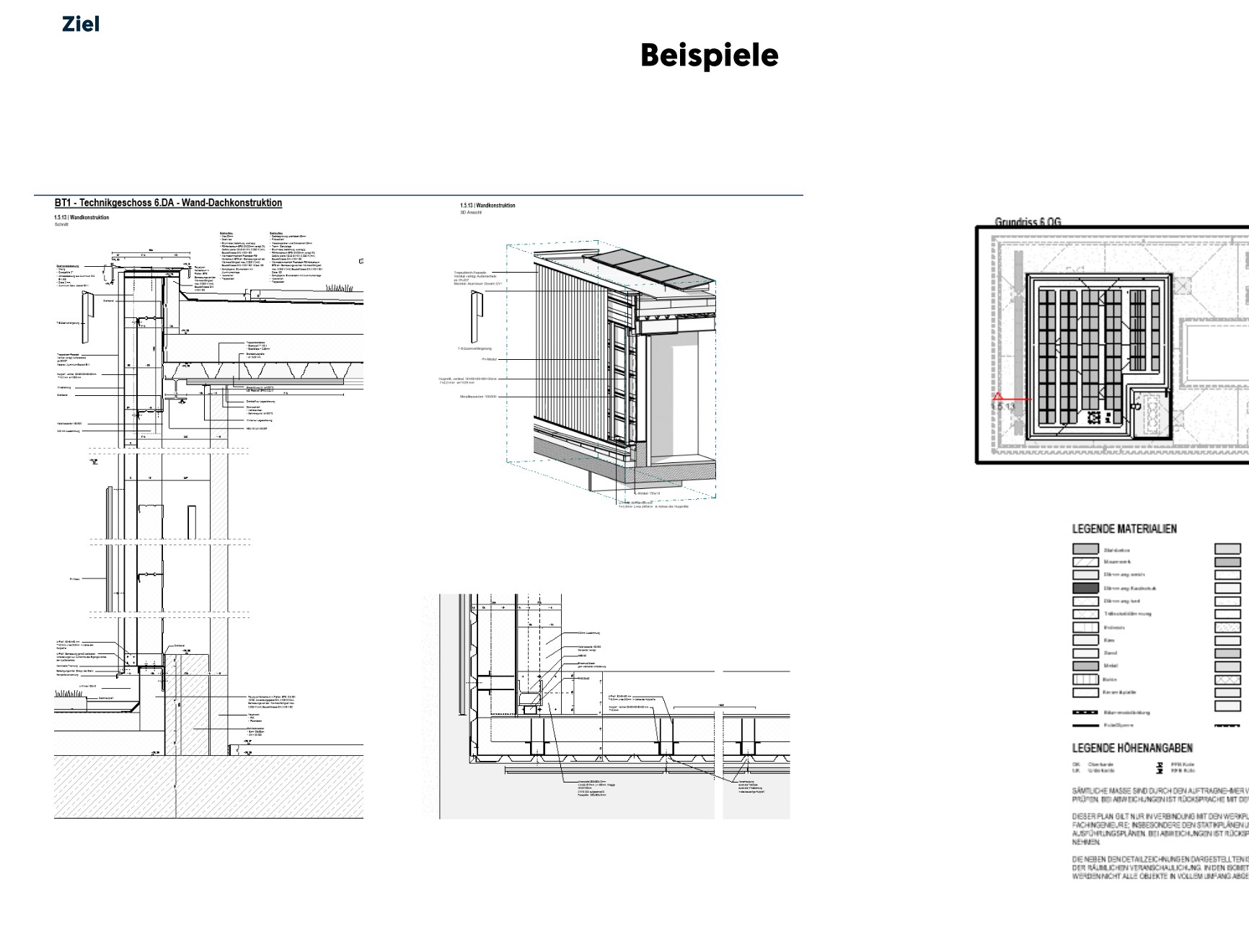

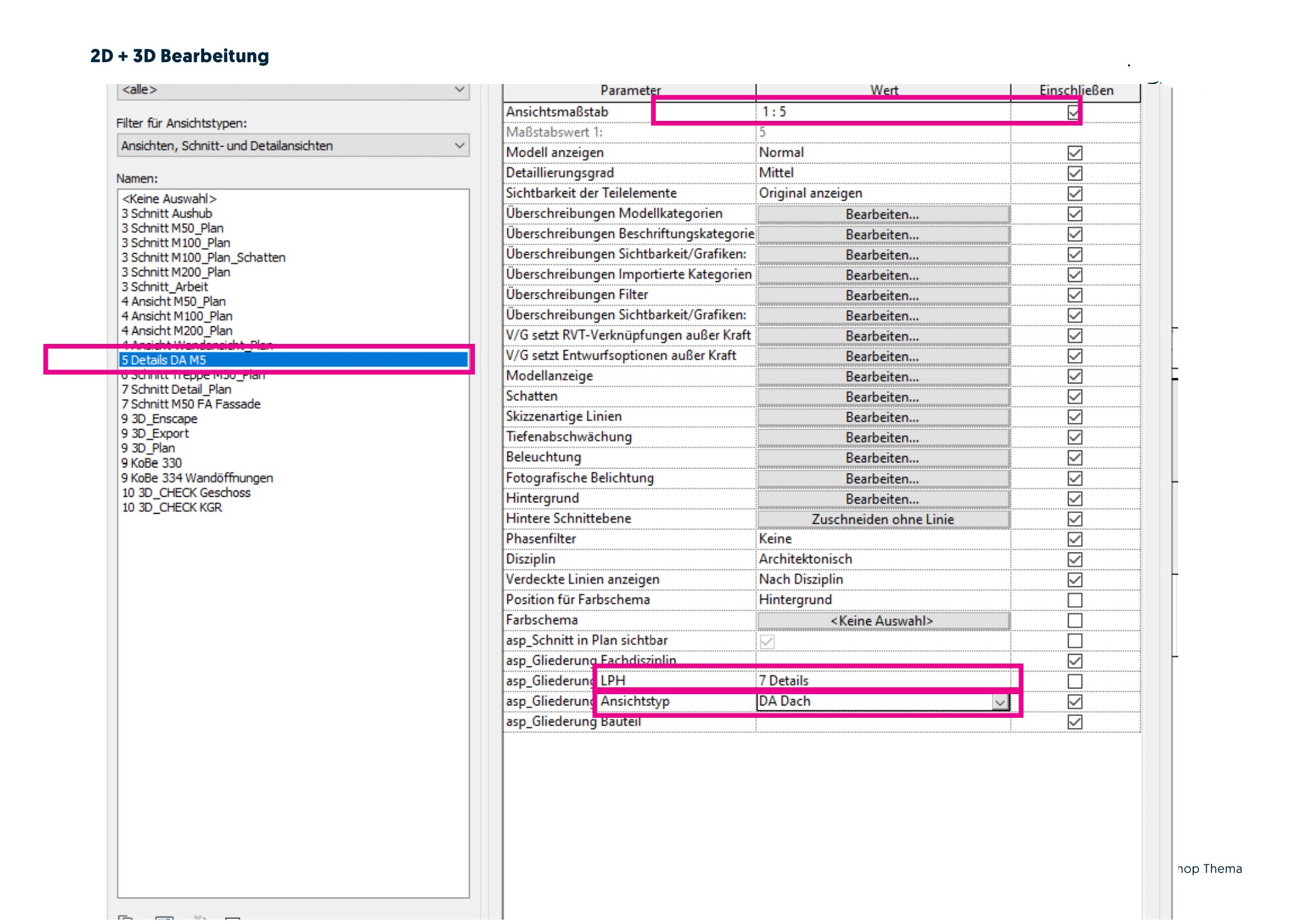

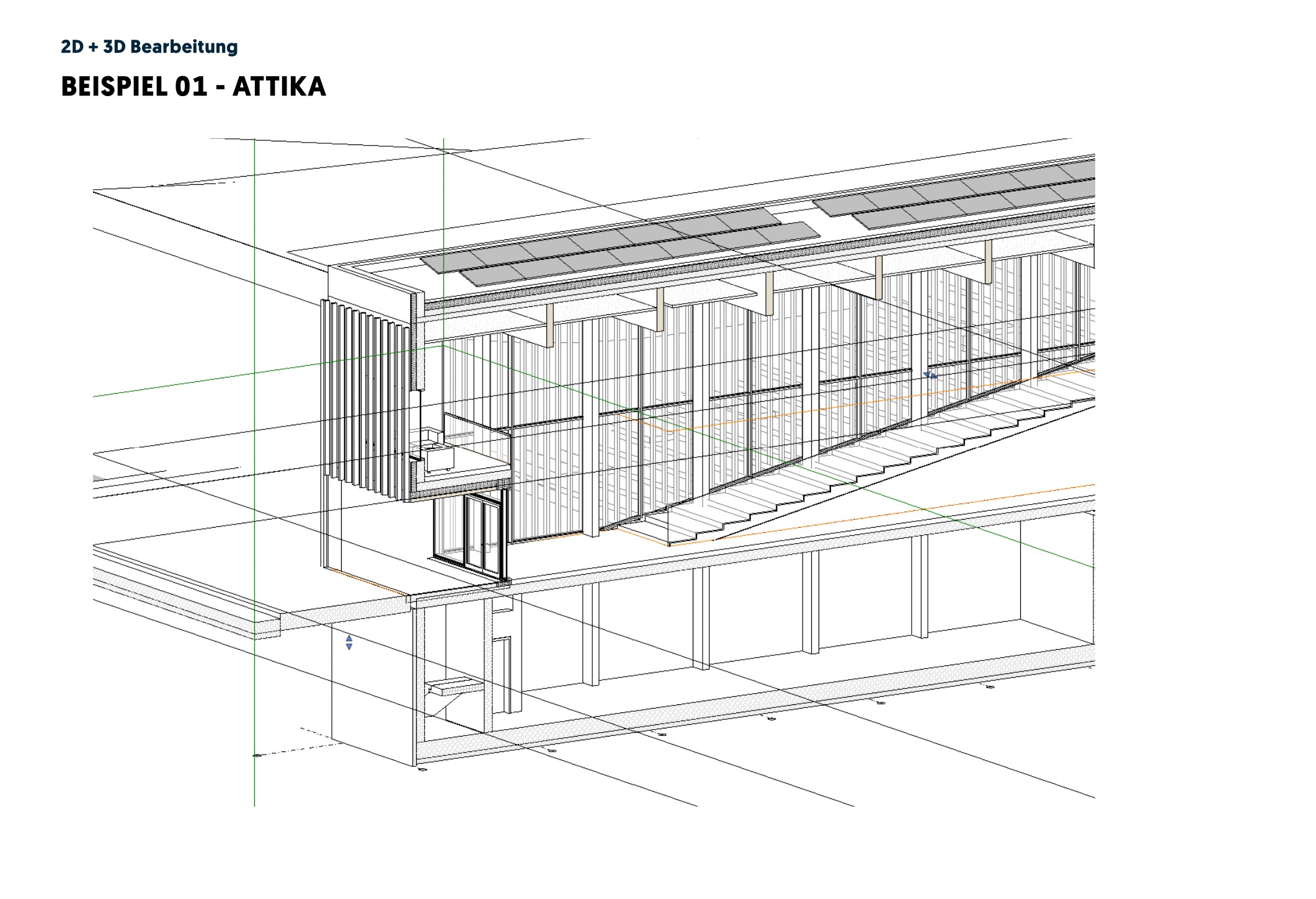

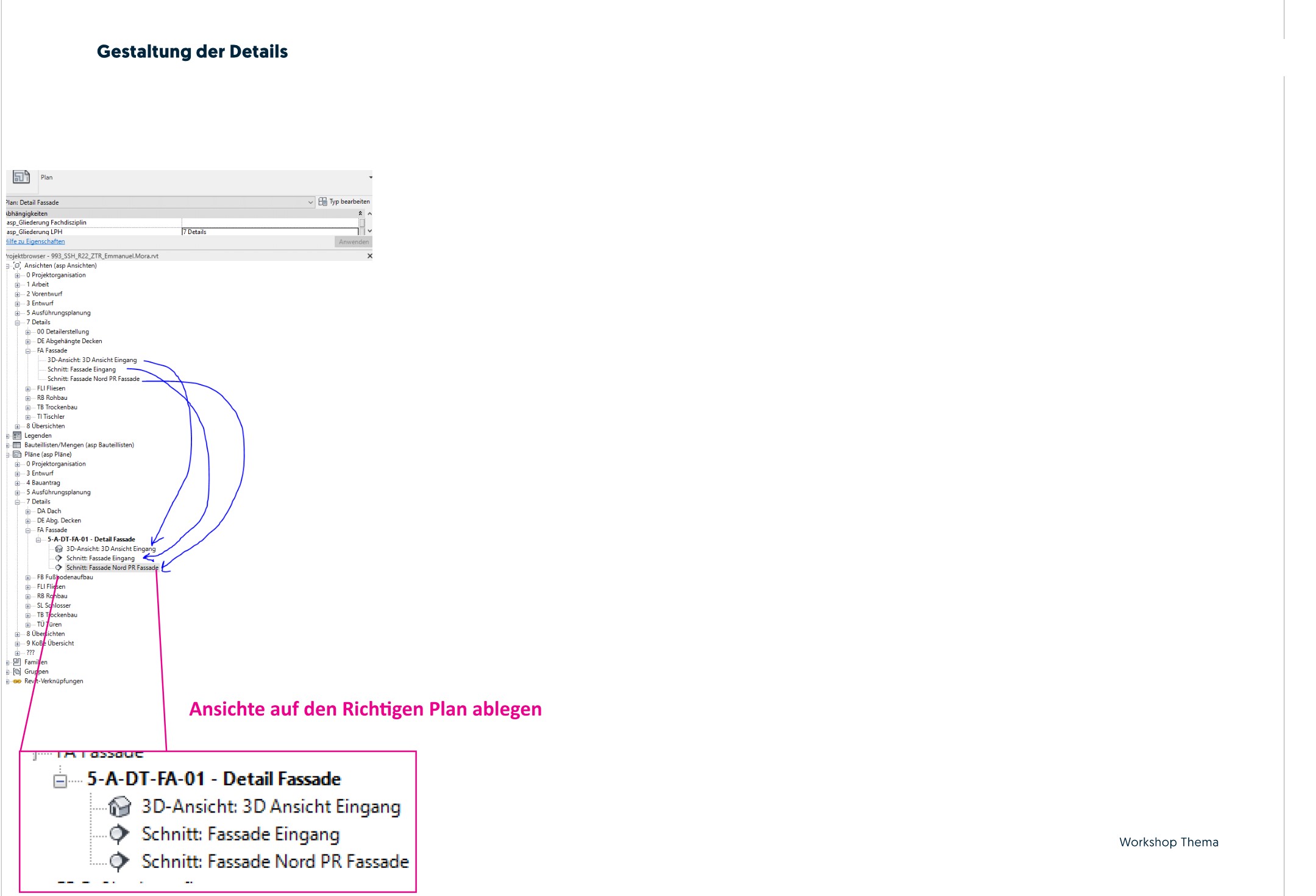

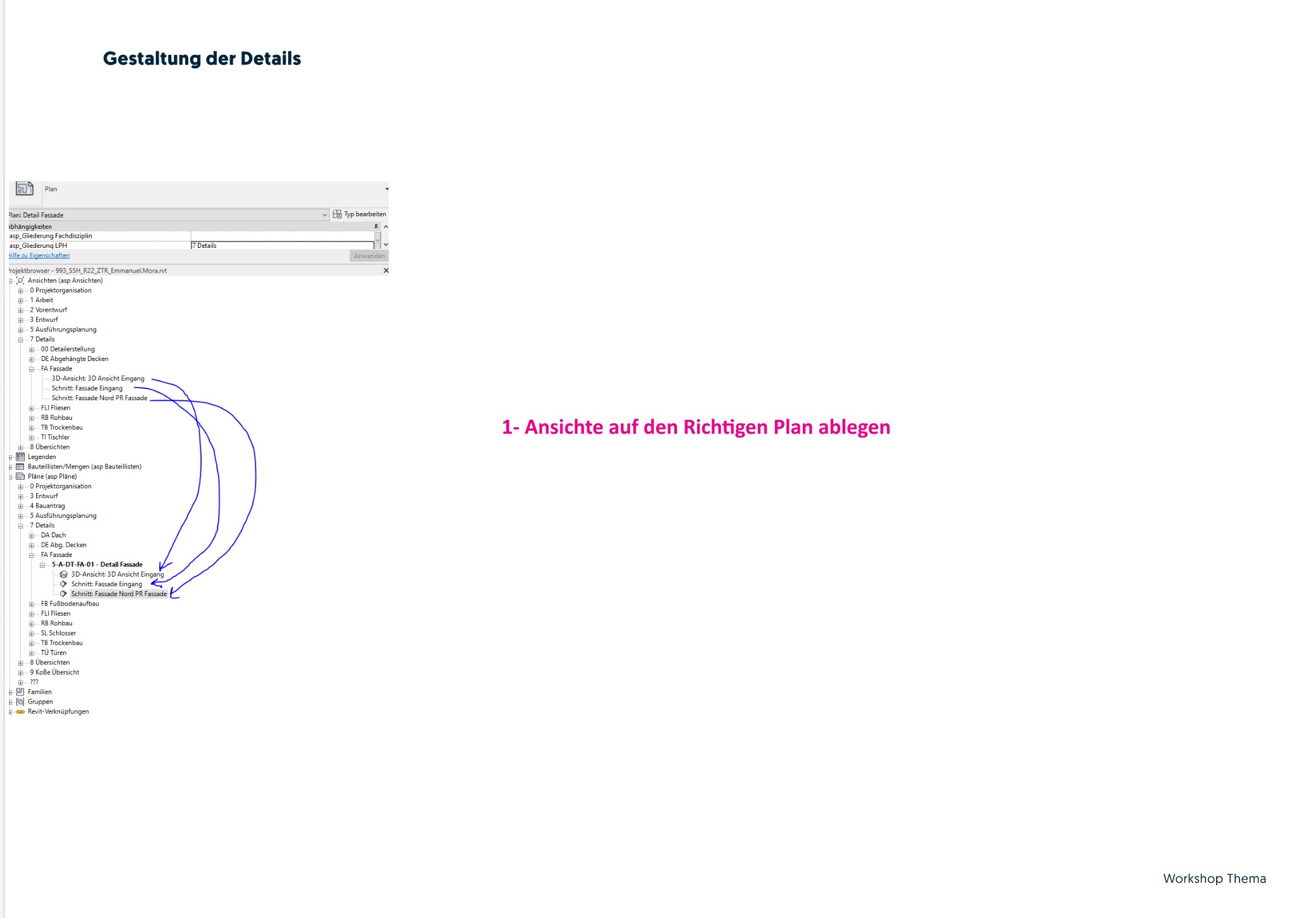

• Detailansichten: Detailansichten für spezifische Bereiche des Gebäudes erstellen, um komplexe Bauteile und Verbindungen genau darzustellen. Diese Detailansichten sind besonders wichtig für die Bauausführung.

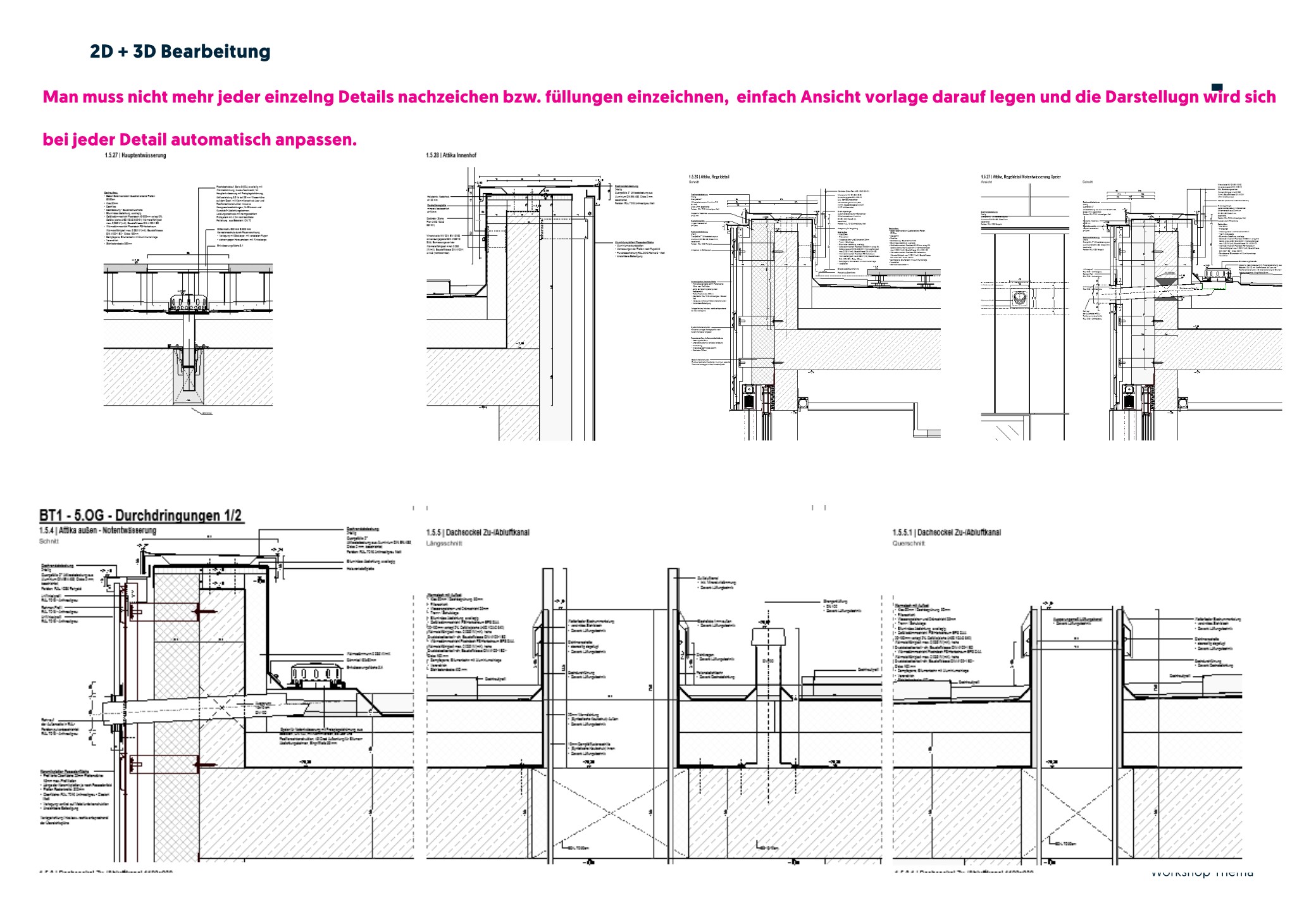

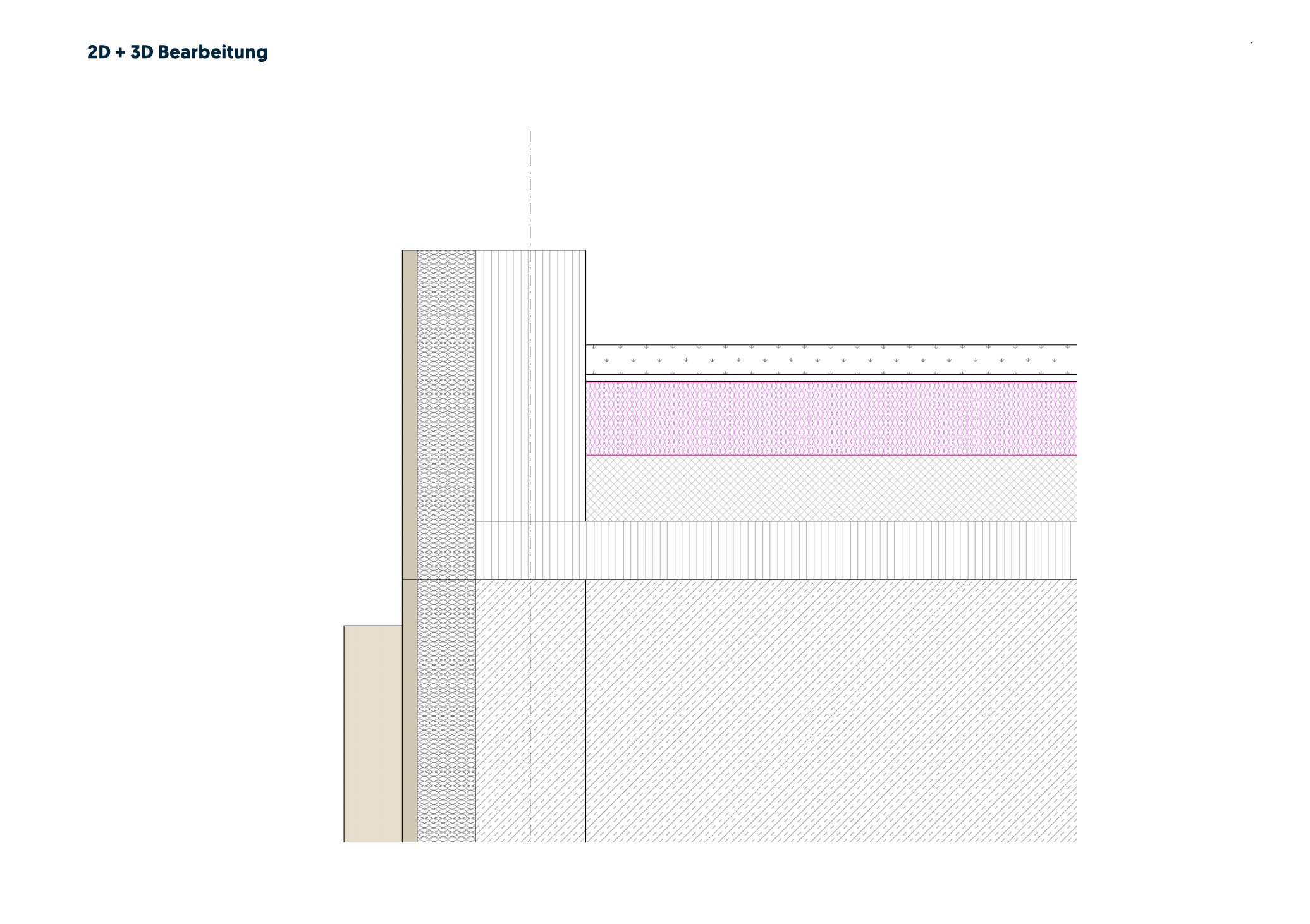

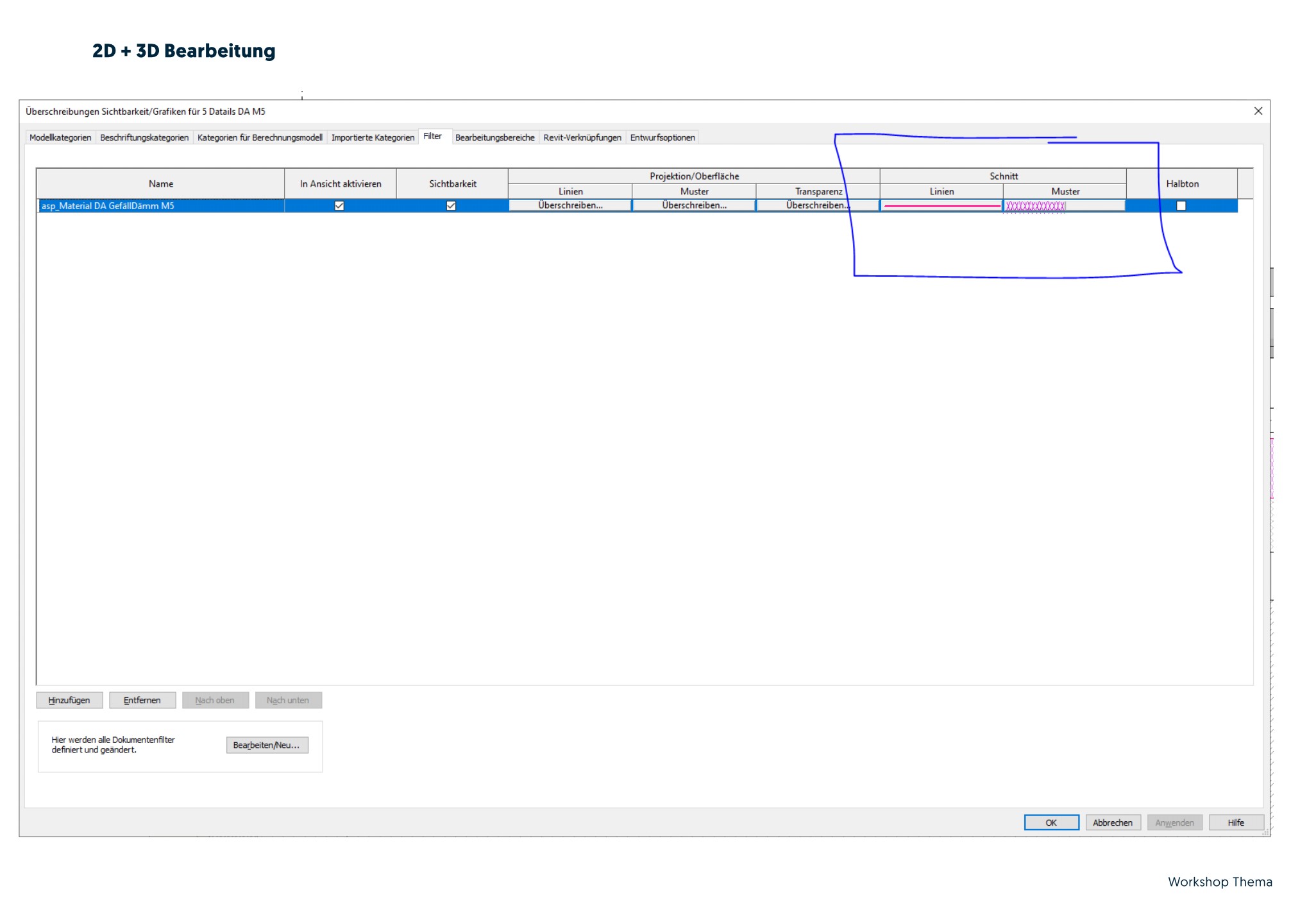

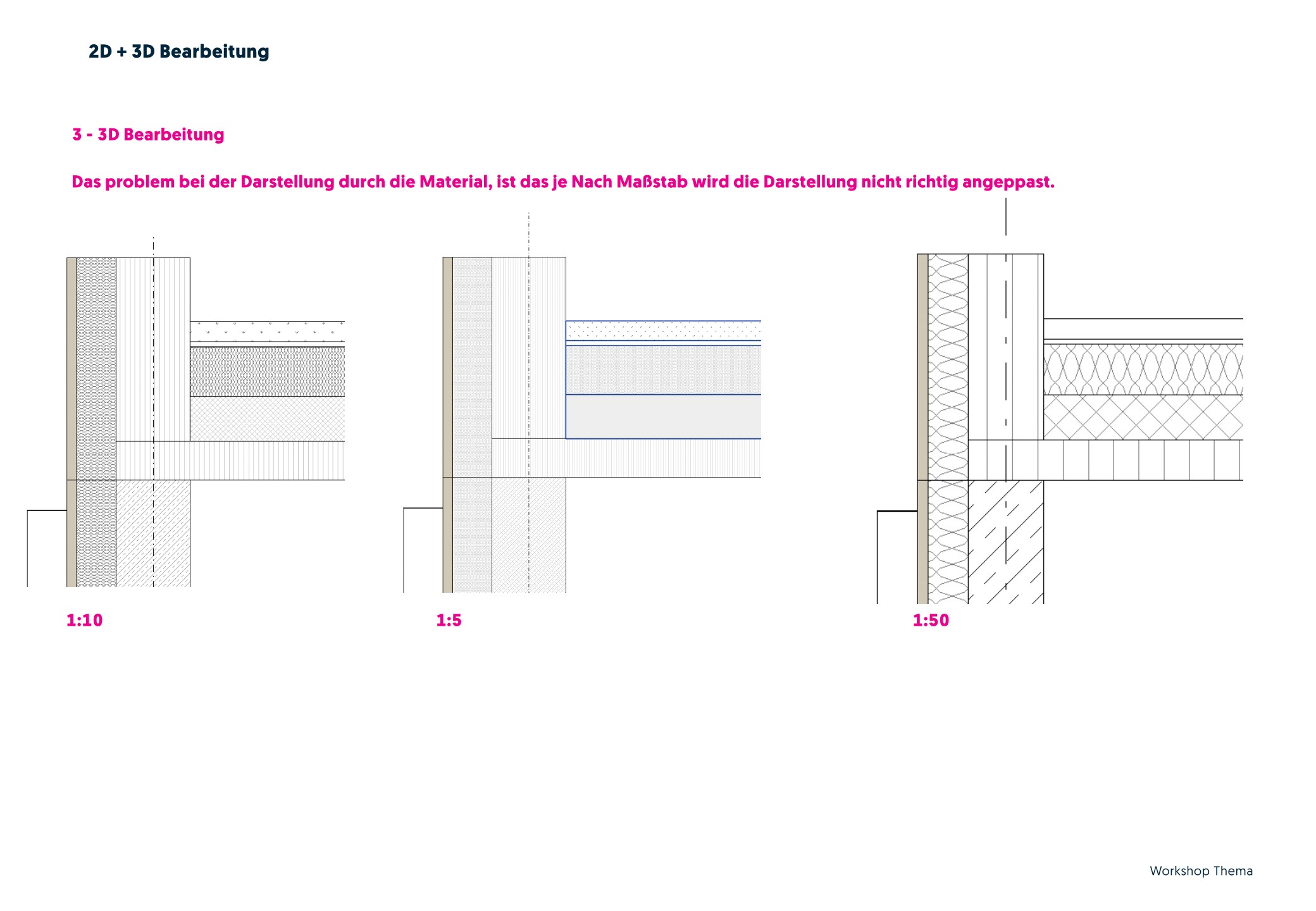

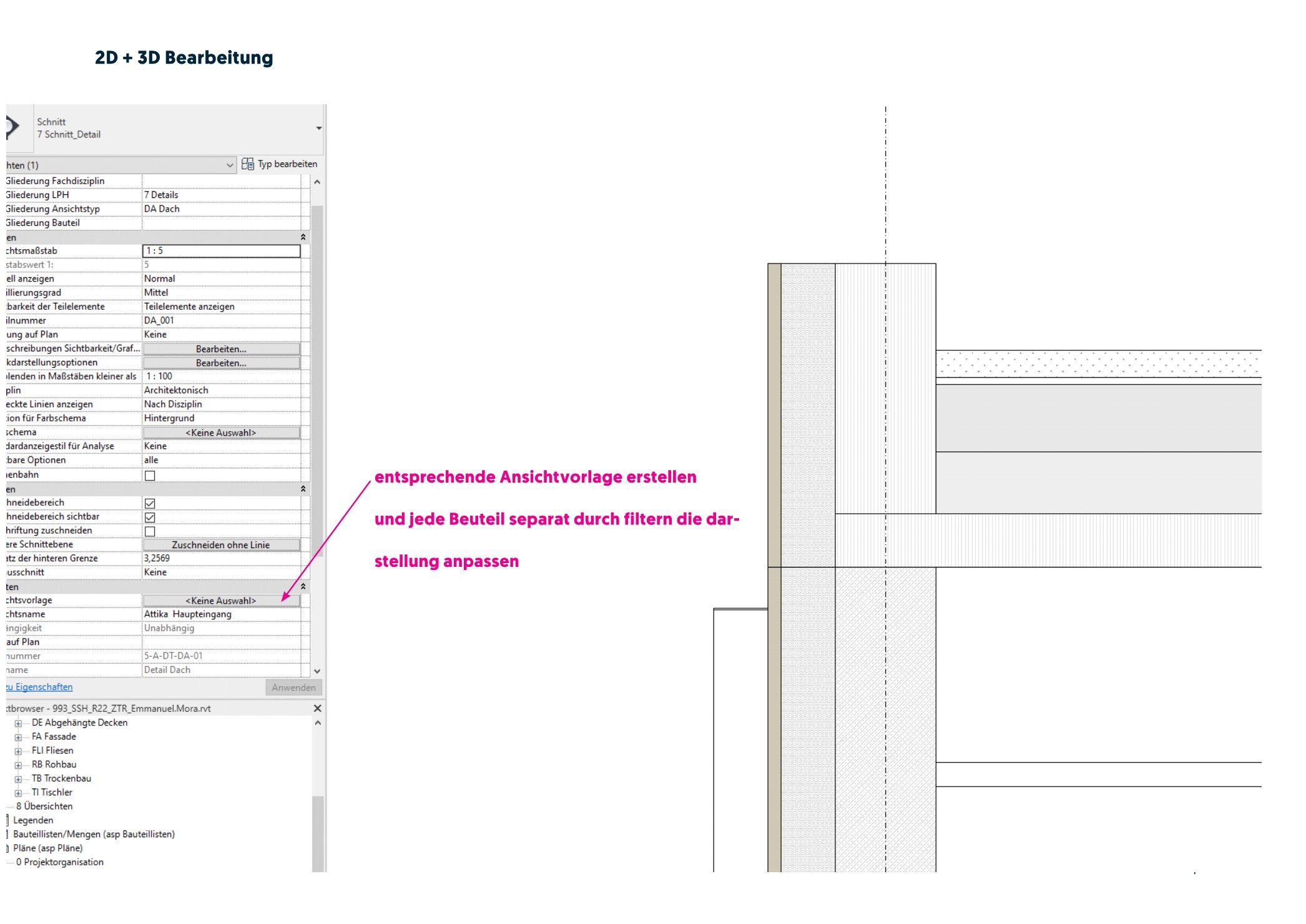

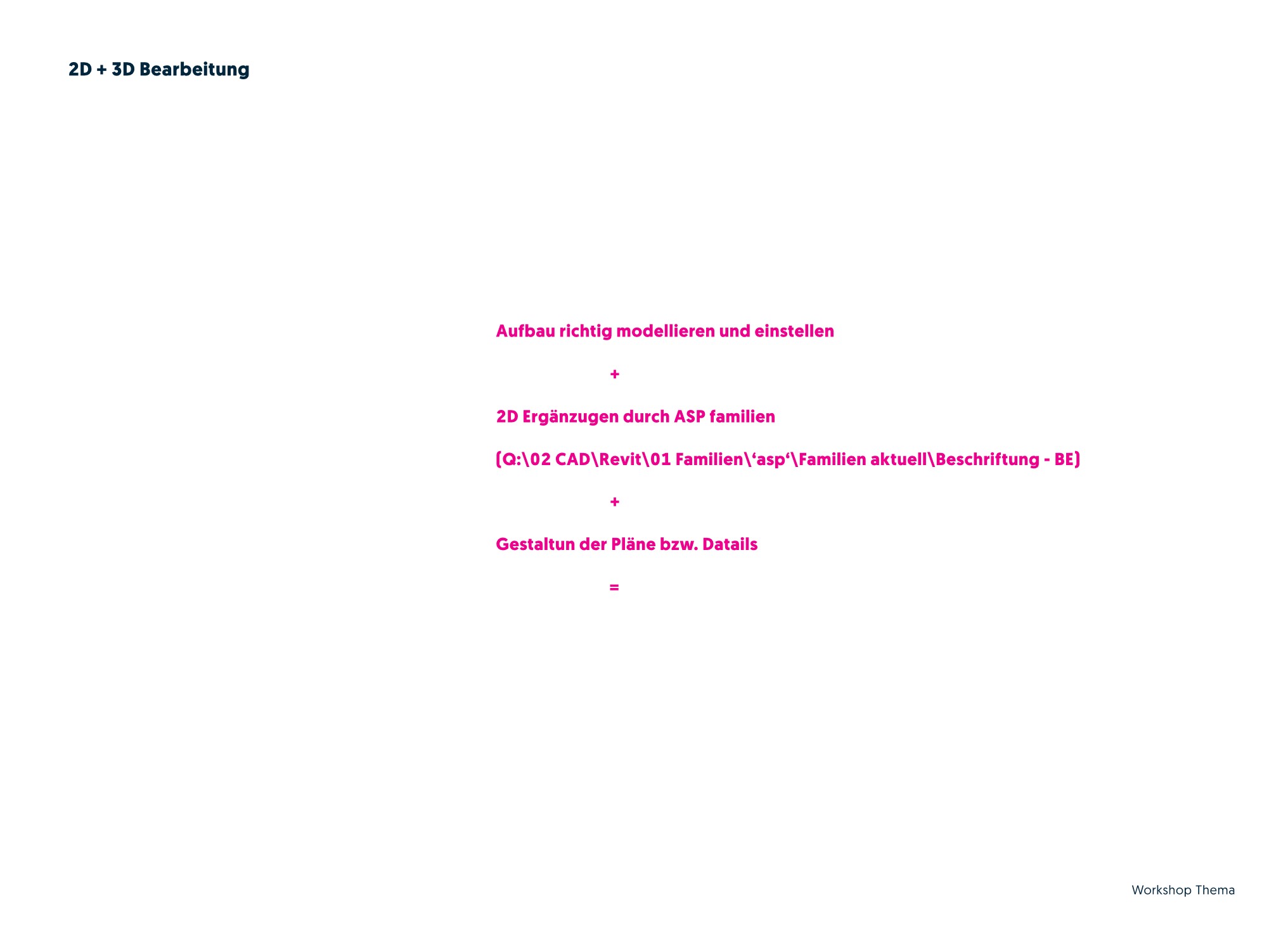

3. Ergänzen von 2D-Details:

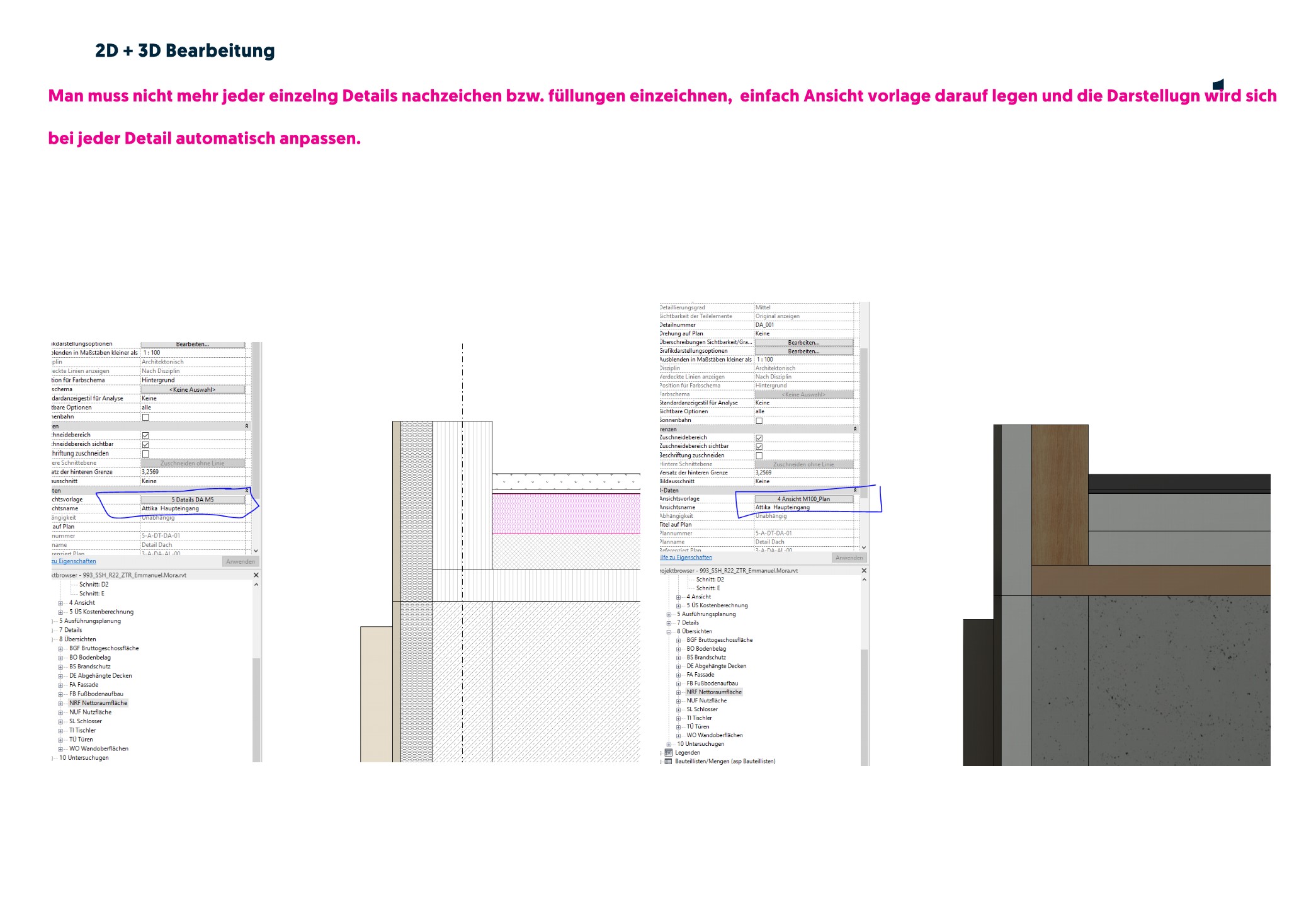

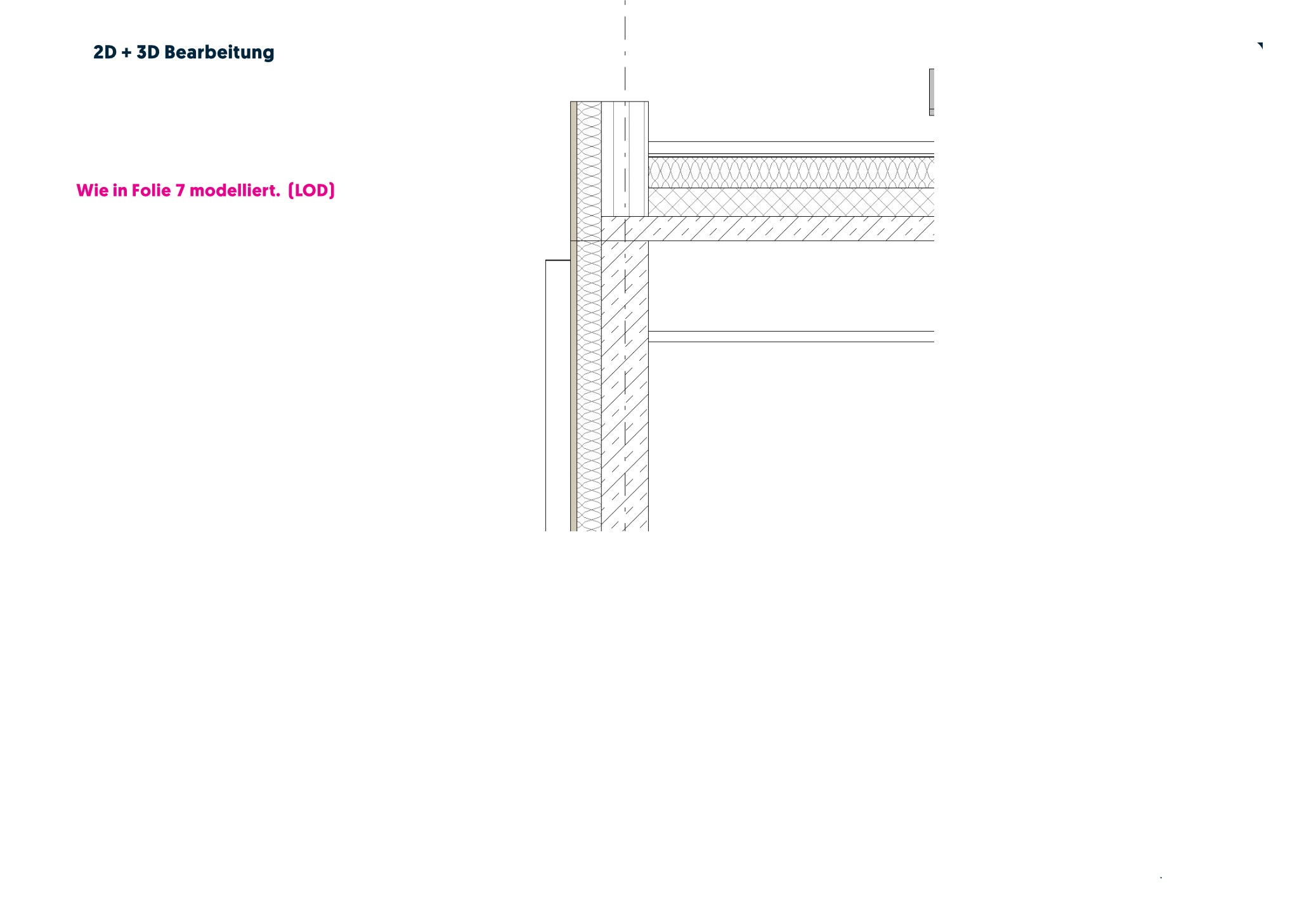

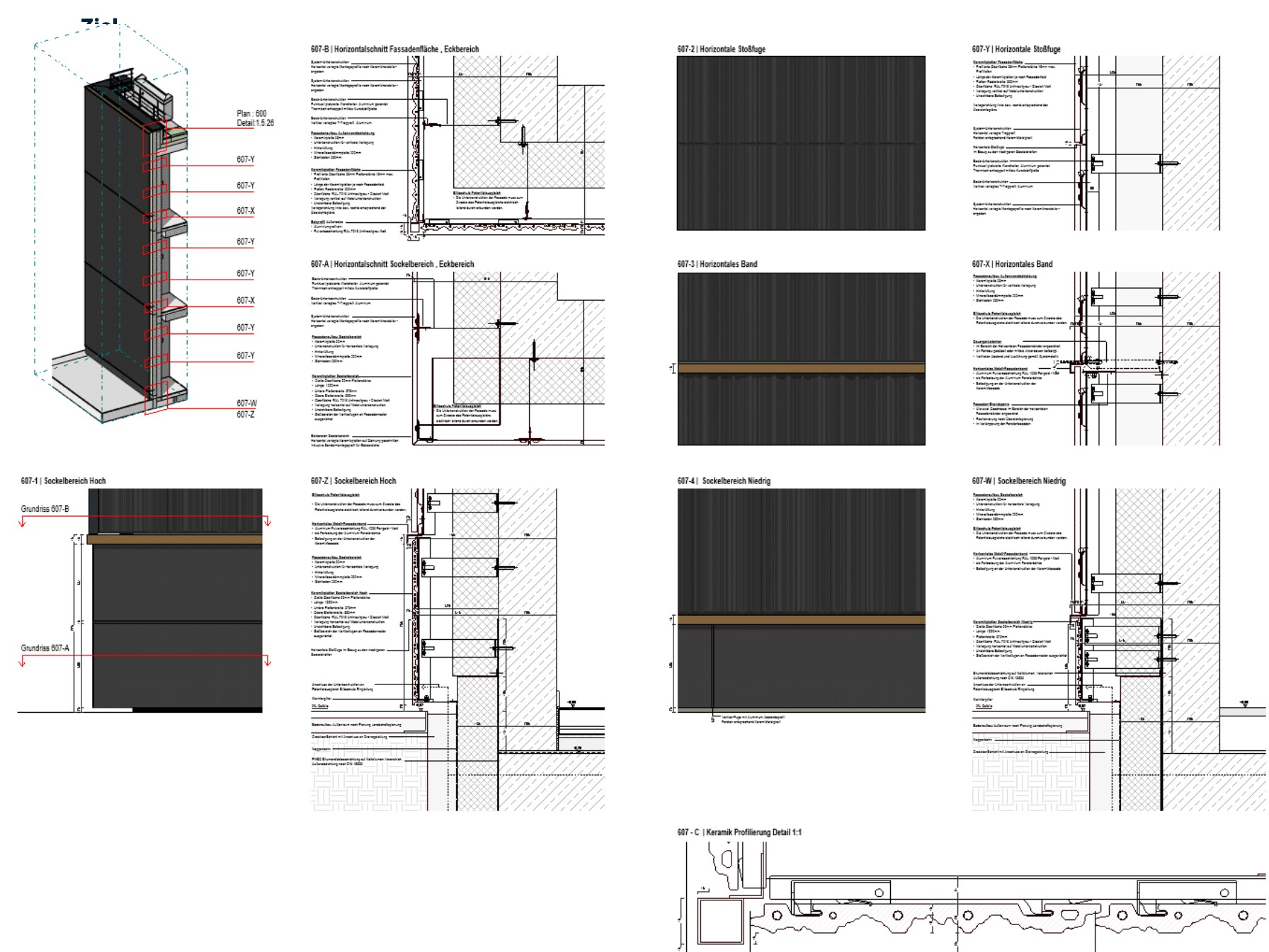

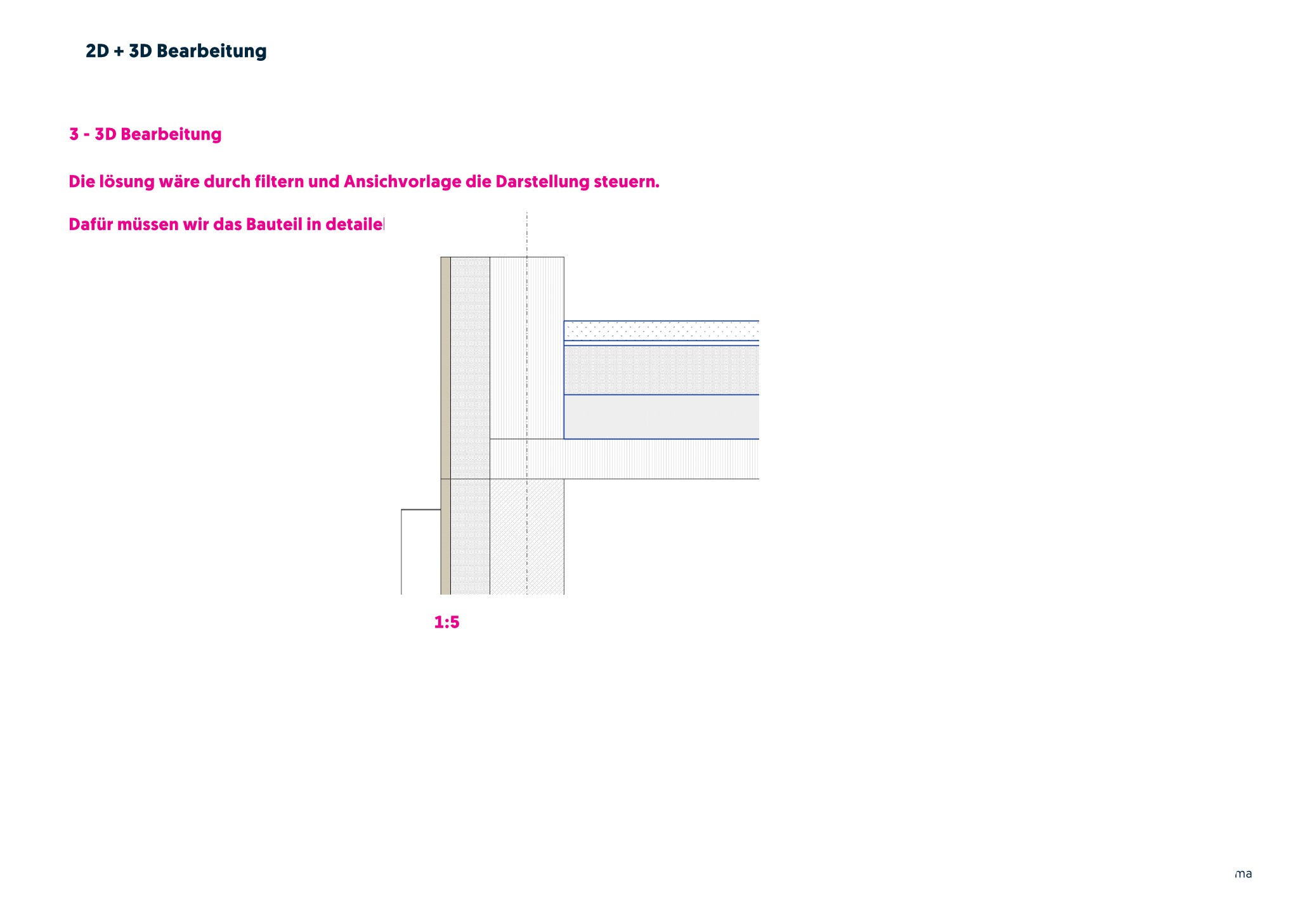

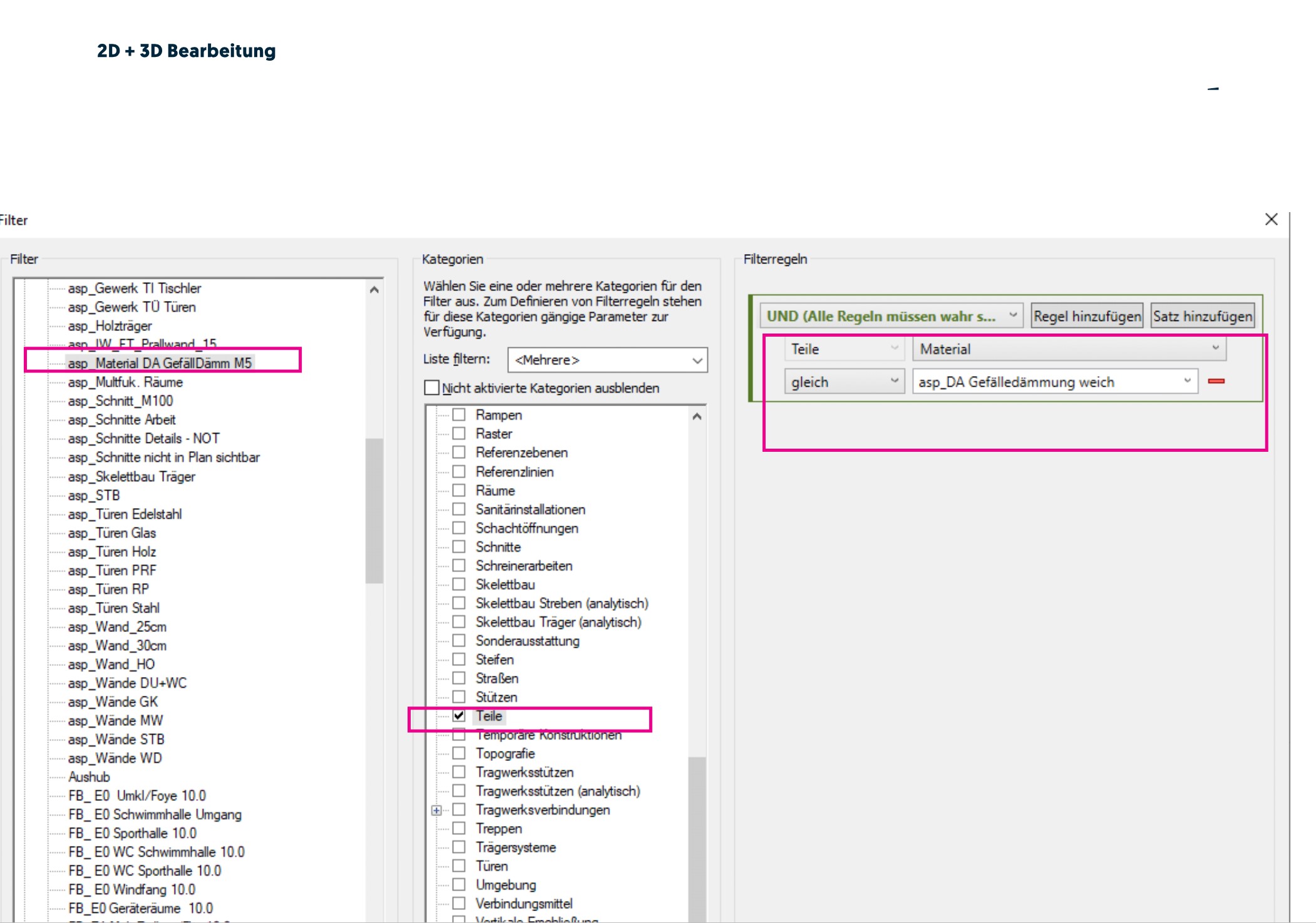

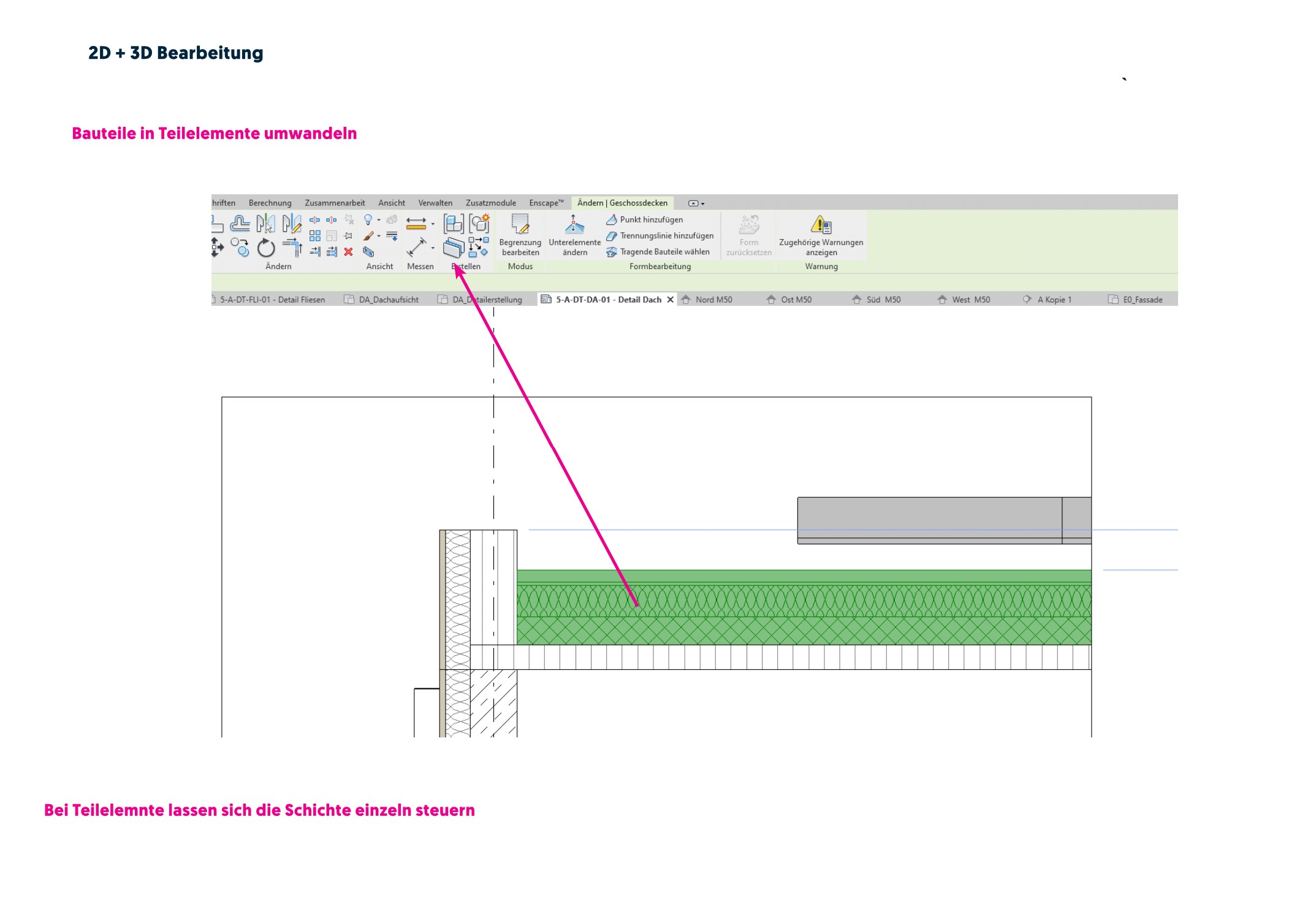

• 2D-Details: Die 2D-Details werden hinzugefügt, um spezifische Konstruktionselemente wie Verbindungen, Befestigungen und Anschlüsse zu zeigen.
• Beschriftungen und Bemaßungen: Genaue Beschriftungen und Bemaßungen werden hinzugefüg

.
